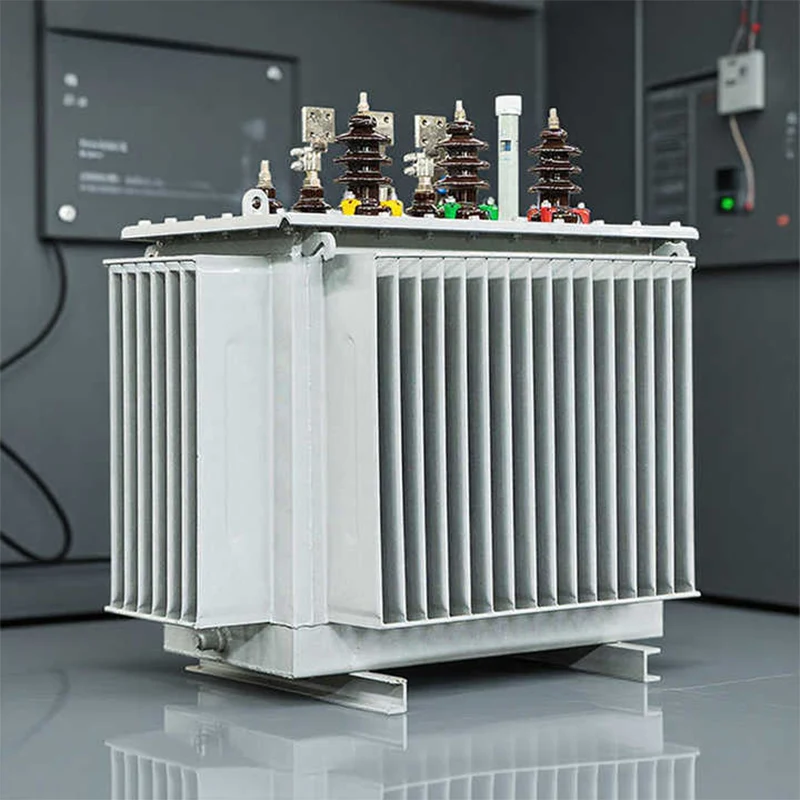

S11 S13 1000kVA Olie nedsænket transformer

JUCEG er førende producenter og leverandører af S11 S13 1000kVA olienedsænkede transformatorer – og tilbyder OEM/ODM-tjenester til konkurrencedygtige fabrikspriser! S13-transformatoren med olienedsænkning er et energibesparende energiudstyr af høj kvalitet, der integrerer ultralavt tab, høj pålidelighed, stærk miljøtilpasningsevne og intelligent kompatibilitet. S13 1000kVA Oil Immersed Transformer overholder ikke kun de nuværende nationale krav til energibesparelse og emissionsreduktion, men kan også bringe langsigtede økonomiske fordele for brugerne ved at reducere strømforbrug og vedligeholdelsesomkostninger. Med den løbende opgradering af globale elnet vil S13-serien spille en vigtigere rolle i krafttransmissions- og distributionssystemer.

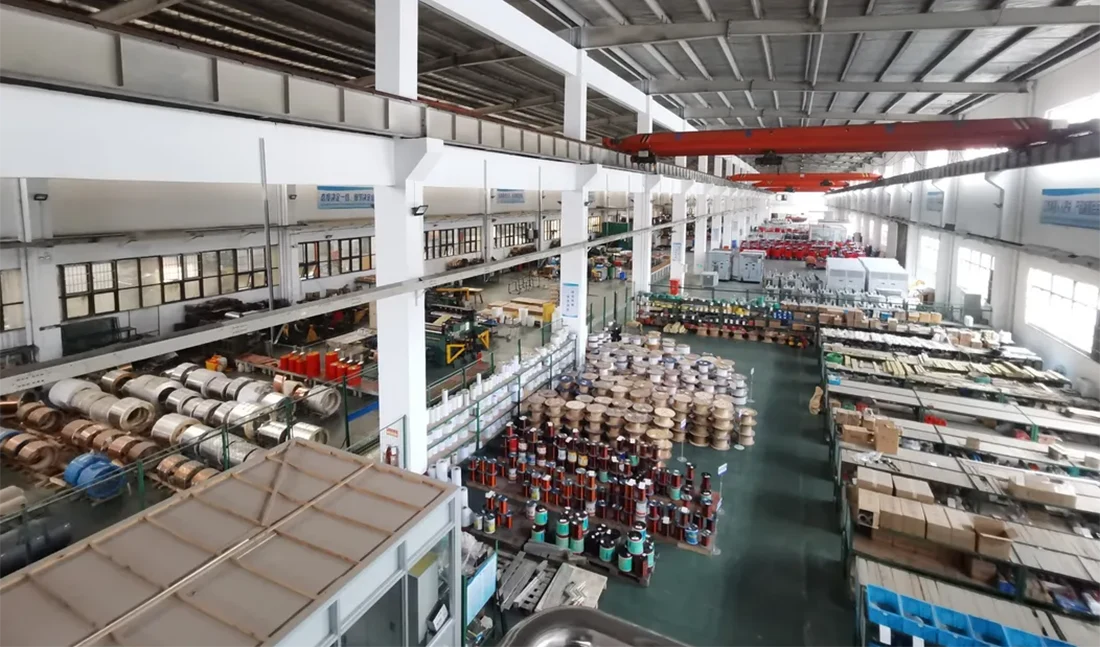

Hvis du leder efter en effektiv, stabil og tilpasselig olienedsænket transformerløsning, så vil JUCEG Electrical være din pålidelige partner. Vi har et professionelt R&D-team og et komplet eftersalgsservicesystem, som kan give dig personlige produkter og professionel teknisk support baseret på dine faktiske applikationsscenarier.

Funktioner

1. Spolen vedtager en struktur med lav aksial kortslutningskraft. Når transformatoren er kortsluttet, kan den i høj grad reducere den aksiale kortslutningskraft og i høj grad forbedre evnen til at modstå kortslutning.

2. Alle bolte og møtrikker på dækslets overflade er lavet af 304 rustfrit stål, hvilket forbedrer transformatorens rustforebyggende evne.

3. Hver tætningsgummiring vedtager det bedste gummimateriale i Kina, hvilket i høj grad forlænger tætningsgummiringens levetid.

4. Transformatorkroppen vedtager en højpålidelig støttestruktur for at sikre pålidelig kompression af spolens øvre og nedre dele. Hele kropsstrukturen forbedrer evnen til at modstå kortslutning.

5. Dette reducerer ikke kun transformatorens tomgangstab, men sikrer også, at kernefluxen ikke er mættet, når transformeren kører under spænding, så transformerens tredje harmoniske er lille.

Diagram 1: Sammenligning uden belastningstab og belastningstab (1000kVA/10kV model)

Datakilde: National Power Industry Energy-Saving Transformer Technical Standards

1. Ultralavt energitab:

Som vist i figur 1 reducerer S13-serien belastningstabet med omkring 53 % sammenlignet med S9-modellen og 26 % sammenlignet med S11-modellen, og belastningstabet er også reduceret med mere end 6 % sammenlignet med S11-modellen. Designet med ultralavt tab skærer direkte ned på det langsigtede strømforbrug, sænker elomkostningerne for brugerne og reducerer kulstofemissioner for elsystemer.

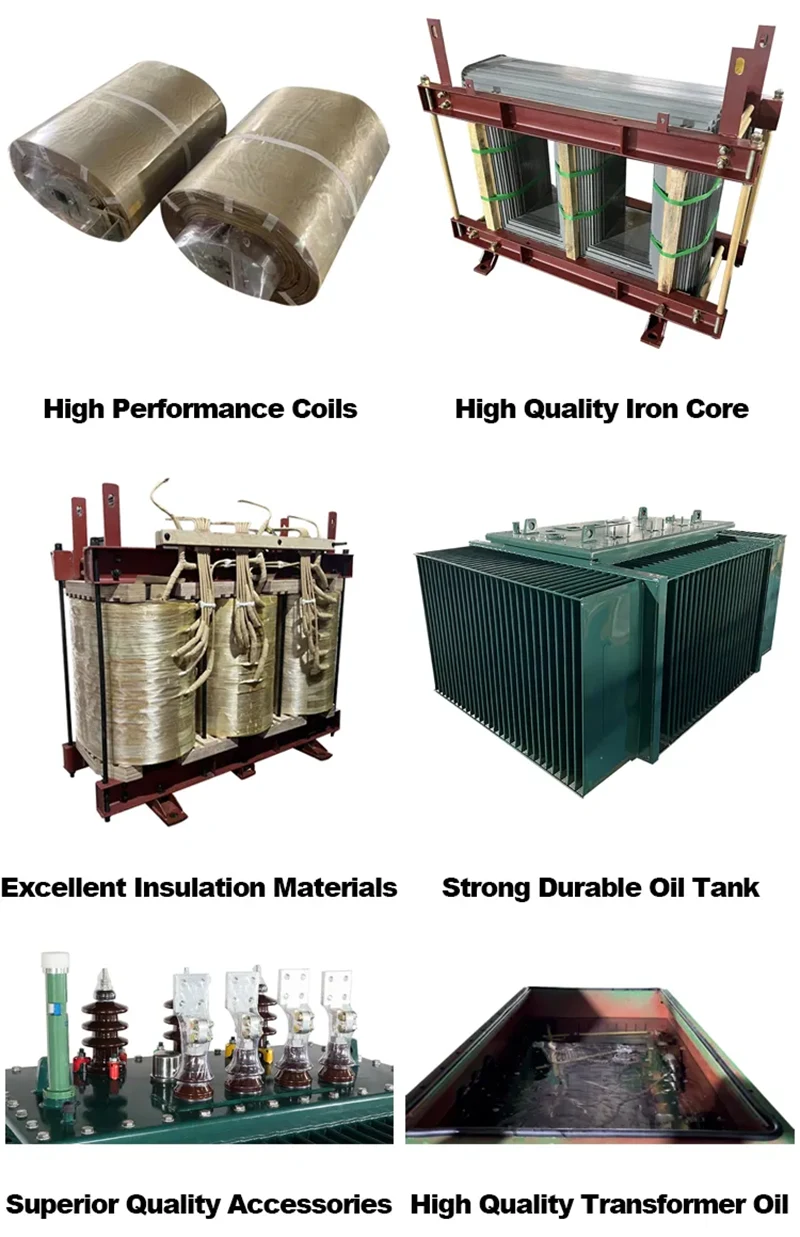

2. Højkvalitets siliciumstålkerne:

S11 S13 1000kVA Oil Immersed Transformer bruger koldvalsede kornorienterede siliciumstålplader med høj magnetisk permeabilitet og lavt jerntab som kernemateriale. Kernen er behandlet med avanceret step-lap stacking-teknologi, som minimerer magnetisk lækage og kernevibrationer, hvilket yderligere reducerer tomgangstab og driftsstøj (driftsstøjen styres inden for 50dB, langt lavere end den nationale standard på 65dB).

3. Optimeret isolerings- og kølesystem:

Transformatoren bruger mineralsk isoleringsolie af høj kvalitet med god termisk stabilitet og isoleringsevne, der matcher en forseglet korrugeret olietankstruktur. Den korrugerede tank kan automatisk udvide sig og trække sig sammen med temperaturændringen af ​​isoleringsolien, hvilket realiserer forseglet vedligeholdelsesfri drift (levetiden for tætningssystemet er over 20 år). Det optimerede oliekredsløbsdesign accelererer varmeafgivelsen, hvilket sikrer stabil drift selv ved fuld belastning i lang tid i miljøer med høj temperatur.

4. Stærk strukturel robusthed:

Tanken og rammen er lavet af højkvalitets koldvalset stålplade med anti-korrosionsbelægning (epoxy zink-rig primer + polyester finish), som har fremragende modstandsdygtighed over for rust, fugt og mekanisk påvirkning. Den kan tilpasse sig barske udendørs arbejdsmiljøer såsom kystområder med høj luftfugtighed, industriparkstøvområder og nordlige lavtemperaturområder (-40 ℃ til 60 ℃ driftstemperaturområde).

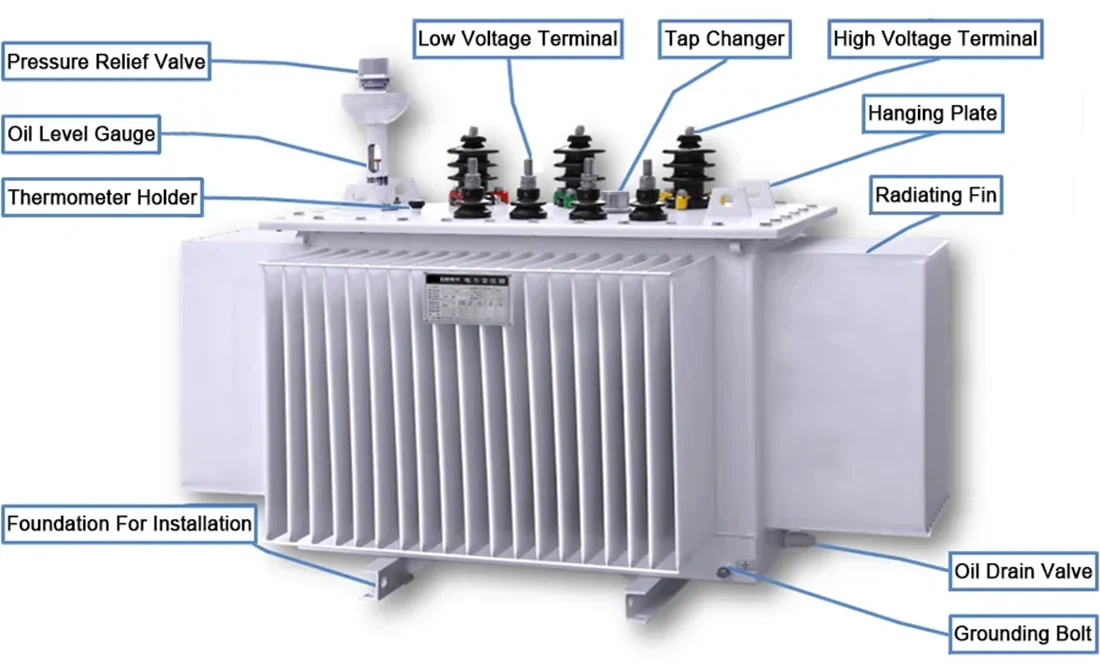

5. Intelligent overvågningskompatibilitet:

S11 S13 1000kVA Oil Immersed Transformer er reserveret med installationsgrænseflader til intelligente overvågningsenheder (såsom olietemperaturføler, viklingstemperaturføler og delvis afladningsmonitor). Det kan forbindes til elnettets intelligente styringssystem for at realisere realtidsovervågning af olietemperatur, viklingstemperatur, olieniveau og driftsstatus og sende en alarm i tide til unormale forhold, hvilket forbedrer sikkerheden og intelligensen i driften.

Nøgleapplikationsscenarier

Designet af S11 S13 1000kVA Oil Immersed Transformers er yderst alsidigt og byder på høj effektivitet, stabilitet og miljøtilpasningsevne, hvilket gør den velegnet til forskellige strømfordelingsscenarier, herunder:

1.Industriparker og tunge industrivirksomheder

For tunge industrivirksomheder med store strømbelastninger og som kræver langvarig kontinuerlig drift, såsom stål-, kemiske og mekaniske fremstillingsindustrier, er S13 1000kVA Oil Immersed Transformer et ideelt strømfordelingsudstyr. Dens ultralave tab kan reducere omkostningerne til produktionsenergiforbruget, og dens robuste struktur kan tilpasse sig det komplekse strømmiljø på industrianlæg.

2. By- og landstrømsnet

Som et kerneudstyr til transformation og opgradering af det nationale energibesparende elnet bruges det i vid udstrækning i urbane boligsamfund, landlige strømforsyningsstationer og kommunale offentlige faciliteter. Dens støjsvage design opfylder miljøkravene i boligområder, og dens energibesparende ydeevne er i overensstemmelse med den nationale "dual carbon"-strategi.

3. Kraftværker og transformerstationer

S11 S13 1000kVA Oil Immersed Transformer bruges som distributionstransformator til termiske kraftværker, vandkraftværker og vindkraftværker, der opfylder behovene for krafttransmission i mellem- og lavspændingsnet. Dens høje effektivitet forbedrer kraftværkernes samlede kraftoverførselseffektivitet. Til store infrastrukturprojekter med høje krav til strømforsyningssikkerhed, såsom højhastighedsjernbaner, motorvejsserviceområder og lufthavnslogistikparker, kan S13-serien levere stabil og kontinuerlig strømforsyning, og dens forseglede struktur reducerer også arbejdsbyrden ved vedligeholdelse på stedet.
