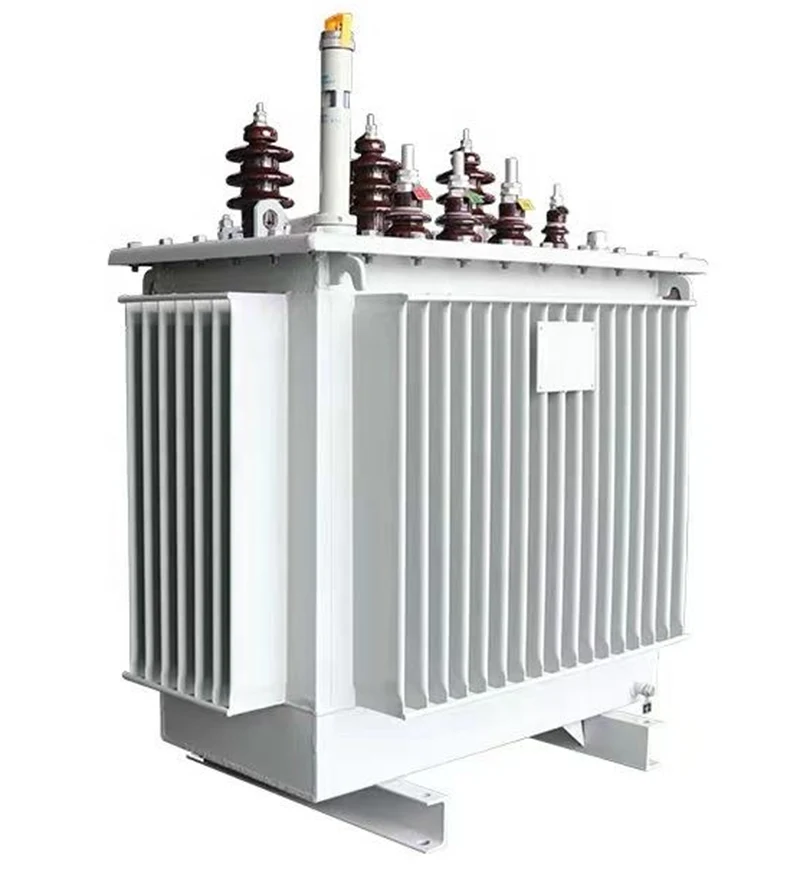

JUCEG, som en professionel R&D og fremstillingsfabrik af 35kV Three Phase Oil Immersed Transformer i Kina, har specialiseret sig i masseproduktion, streng ISO kvalitetskontrol og OEM/ODM service.Ved at bruge materialer af høj kvalitet og avancerede designteknikker opnår den miniaturisering med en lille størrelse, let vægt og nem installation og transport. Det vedtager nye energibesparende teknologier, som har mere betydelige energibesparende effekter sammenlignet med traditionelle transformere, især under let belastning og ubelastet belastning, og stadig opretholder høj energieffektivitet. 35kV Three Phase Oil Immersed Transformer har on-load spændingsreguleringsfunktion, som direkte kan justere spændingen under belastning uden at stoppe maskinen. Det er praktisk at betjene, økonomisk praktisk og har højere effektivitet.
Det kan stabilt udsende spænding, effektivt reducere spændingsudsving og støj og har god isoleringsevne, som kan forhindre elektriske ulykker. Skal- og isoleringsmaterialerne har god vejrbestandighed og korrosionsbestandighed og kan tilpasse sig forskellige barske miljøforhold, hvilket sikrer langsigtet stabilitet.
|
Parameter |
Detaljer/Specifikationer |
|
Nominel effekt |
500 kVA ~ 20.000 kVA |
|
Indgangsspænding |
33 kV / 35 kV |
|
Udgangsspænding |
0,4 kV / 0,69 kV / 1 kV |
|
Nominel frekvens |
50 Hz / 60 Hz |
|
Kapacitet |
1000 L ~ 12.000 L |
|
Afkølingsmetode |
ONAN (naturlig oliekøling)/ONAF (olieluftkøling) |
|
Impedansspænding |
4 % ~ 6 % |
|
Belastningstab |
< 2 W/kVA |
|
Kortslutningstab |
≤ 2 % |
|
Omgivelsestemperatur |
-5 °C~40 °C (Højtemperaturversion understøtter højtemperaturbestandigt design) |
|
Vægt |
2000 kg ~ 25.000 kg |
|
Udvendige dimensioner |
Tilpasset efter strømmodel: 2,0m x 3,5m x 6,0m |
|
Isoleringsniveau |
F-grad (155 °C)/H-grad (180 °C) |
|
Seismisk modstand |
Grad 8 seismisk modstand, velegnet til komplekse geologiske miljøer |
|
Støjniveau |
≤ 65 dB (støjsvagt design, velegnet til by- og industriområder) |
|
Energibesparende ydeevne |
Effektivt design, der opfylder internationale energieffektivitetsstandarder og reducerer energiforbruget |
|
Langsigtet stabilitet |
Komponenter af høj kvalitet sikrer stabil drift og lav fejlrate |
|
Certificeringsstandarder |
ISO-certificeringsstandarder |
1. 7-trins temperaturkontrol teknologi system, som kombineret med temperatur felt dinite element analyse, for at sikre fuld spille til ydeevne fordele ved forskellige isoleringsmaterialer.
2. Isoleringssystemet er baseret på JUCEG Insulation papirteknologi.
3. Lav støj: Unikke støjreduktionsforanstaltninger vedtages i forskellige dele for at sikre, at støjkontrol er bedre end de nationale standarder.
JUCEGs 35kV trefasede olienedsænkede transformator er gunstig til at imødekomme sommerens strømspidskrav og er velegnet til distributionsnetværk med høje belastningsrater under høje temperaturer og steder med stødbelastning og kontinuerlige overbelastningskrav. Såsom stål, metallurgisk industri, jernbanetransport, kraftværk, vandkraftværk osv.
|
Bedømt Kapacitet |
Spændingskombination og trykområde |
Vektor Gruppe |
Lasttab kW |
belastningstab kW (75C) |
Ingen belastning nuværende % |
Kortslutning impedans % |
||
|
høj spænding |
Høj spænding tappeområde |
Lav spænding kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5 % |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspekt |
33kV distributionstransformer |
35kV distributionstransformer |
|
Nominel spænding |
33kV (almindelig i mange IEC-baserede systemer) |
35kV (ofte den højeste udstyrsspænding Um i IEC-standarder) |
|
Højeste spænding for udstyr (Um) |
Op til 36kV |
36–40,5 kV (giver driftsmargin) |
|
Almindelig brug |
Anvendes i primær eller sekundær distribution, f.eks. nedtrapping fra 132/66 kV til 33 kV eller 33 kV til 11/0,4 kV |
Lignende brug i netværk med 35 kV nominel spænding (almindelig i Kina og dele af Asien) |
|
Typiske vurderinger |
500kVA–20MVA+, olie-nedsænket eller tør-type |
Næsten identiske vurderinger og typer |
|
Isolering & BIL |
Lynimpulser modstår omkring 170-200kV |
Lidt højere, der matcher 35kV-klassen |
|
Standarder |
IEC60076, IEEE/ANSI; almindelig i Indien, Storbritannien, Mellemøsten, Afrika |
IEC60076(Um=36kV klasse); bruges i Kina og nogle asiatiske regioner |
|
Ansøgninger |
Transformatorstationer i by/land, industrianlæg, kommercielle komplekser, vedvarende op-/nedstigninger |
Samme applikationer for net standardiseret ved 35kV |
|
Fysisk størrelse og omkostninger |
Meget lig 35kV enheder |
Lidt større eller dyrere på grund af højere isoleringsniveau |
|
Effektivitet og tab |
Optimeret til effektivitet hele dagen og lave tab |
Samme effektivitetsfokus |
