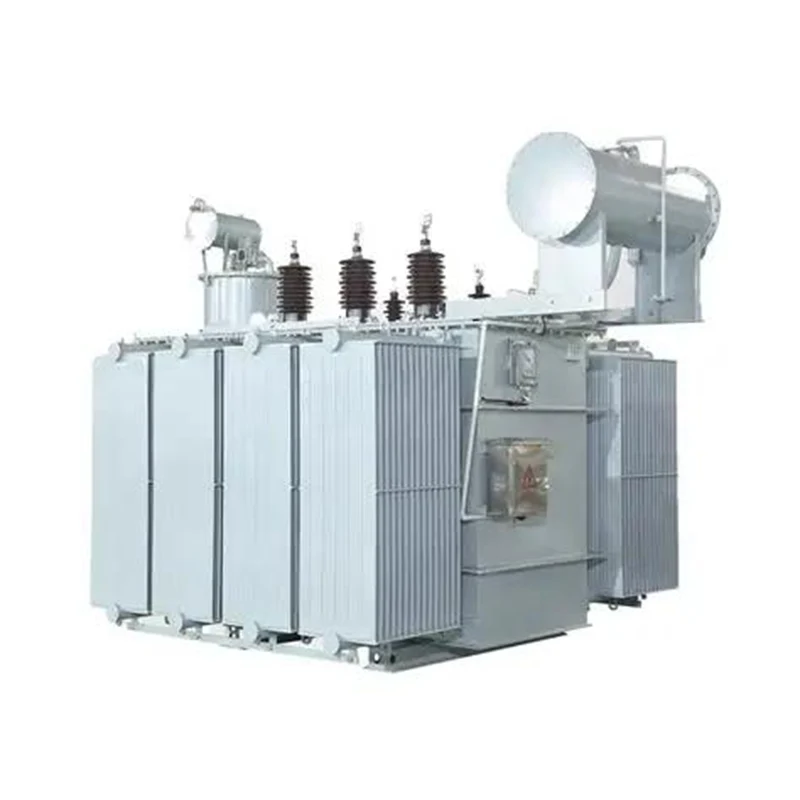

OLTC Oil Nedsænket Power Transformer

Som en professionel højkvalitets JUCEG OLTC Oil Immersed Power Transformer-producent, vil vi tilbyde dig den bedste eftersalgsservice. OLTC gør det muligt for transformatoren at ændre tappositionen, mens den er under belastning, og derved justere udgangsspændingen. Dette er især vigtigt i situationer, der kræver en stabil spændingsforsyning, såsom områder med betydelige spændingsudsving i elnettet eller industrielle scenarier med hyppige belastningsændringer. OLTC Oil Immersed Power Transformer bruger transformerolie som det isolerende medium, som har høj isoleringsstyrke og effektivt kan isolere spændingerne mellem viklinger og mellem viklinger og den jordede jernkerne/olietank, hvilket forhindrer kortslutningsafladning. Transformerolie tjener ikke kun som et isolerende medium, men spiller også en rolle i varmeafledning. Den absorberer den varme, der genereres under driften af ​​transformeren, overfører varmen gennem konvektion til olietankvæggen og spreder den derefter til luften gennem olietankvæggen, hvilket sikrer, at transformatorens temperatur forbliver inden for det tilladte område. Jernkernen er normalt lavet af siliciumstålplader, der er stablet sammen for at reducere hvirvelstrømstab og magnetiske hysteresetab; viklingerne er lavet af kobber- eller aluminiumtråde, der er viklet, opdelt i højspændingsviklinger og lavspændingsviklinger, og konverterer den elektriske inputenergi til forskellige spændingsniveauer af udgangselektrisk energi gennem elektromagnetisk induktion.

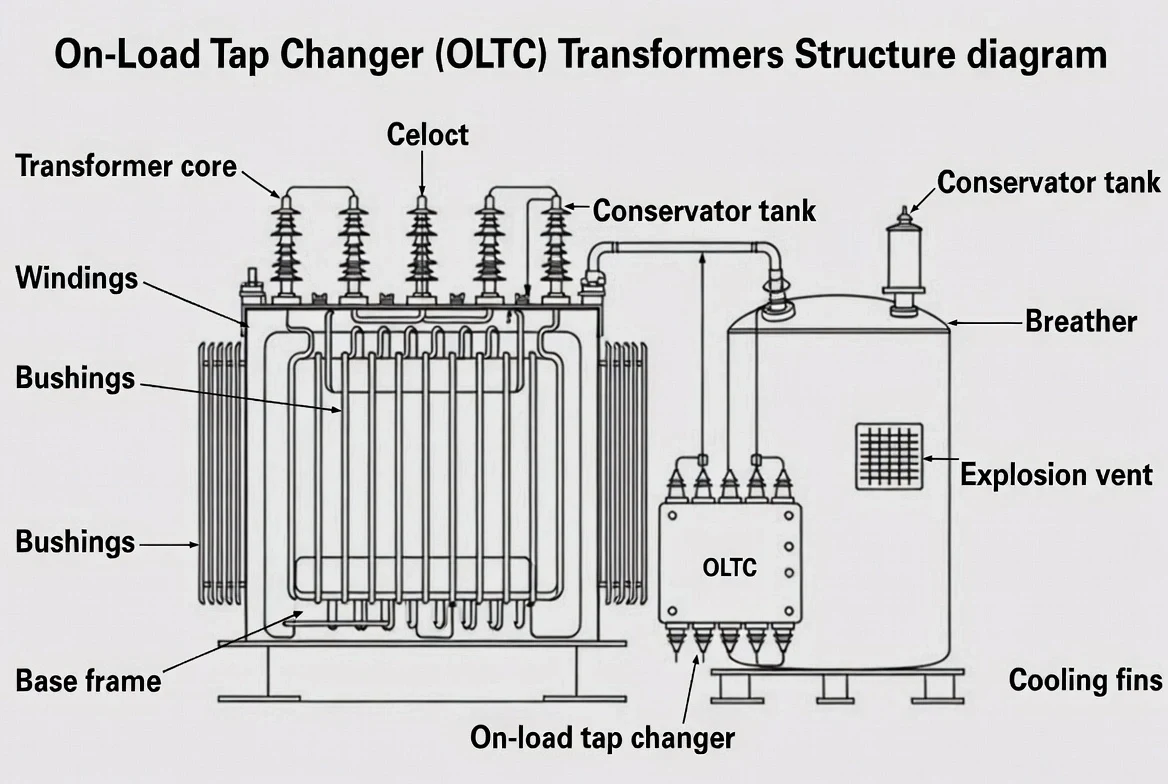

Sådan fungerer OLTC Transformers i praksis

Funktionsprincip

En OLTC fungerer ved at skifte mellem udtag forbundet til forskellige punkter på transformatorviklingen.

Under hvert trykskift:

1. Belastningsstrømmen overføres midlertidigt gennem overgangsmodstande eller reaktorer.

2. Lysbue er styret i et isoleret koblingskammer.

3. Udgangsspændingen justeres uden at afbryde forsyningen.

Denne kontrollerede proces sikrer stabil spændingsregulering selv under store belastningsændringer.

Typisk spændingskontrolområde

De fleste OLTC-transformere tilbyder:

· ±10% spændingsregulering

· Trinstørrelser på 1,25 % eller 1,5 %

· 17 til 33 udtagspositioner afhængig af transformatordesign

OLTC Oil Immersed Power Transformer' Disse parametre er valgt baseret på netværksplanlægningsundersøgelser og forventet spændingsfald langs transmissions- eller distributionslinjer.

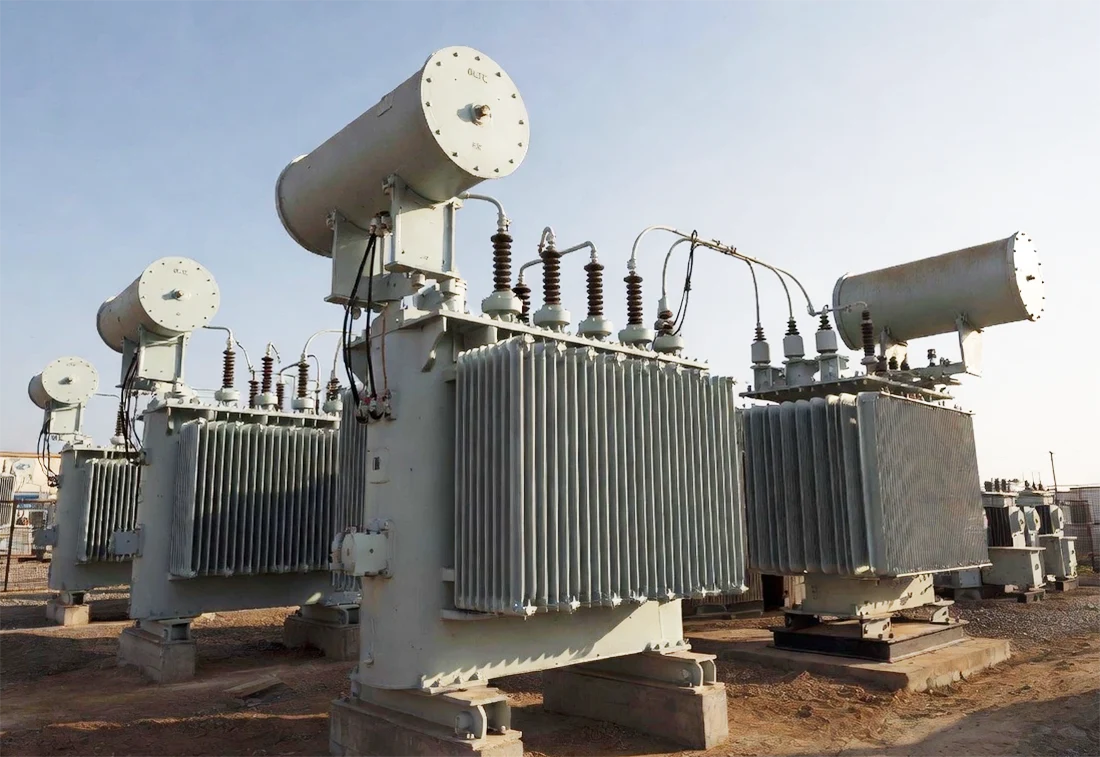

OLTC i højspændings- og elnetværk

OLTC transformere er udbredt i:

· Transmissionsstationer (110kV–765kV)

· Sammenkoblingspunkter mellem produktions- og belastningscentre

· Industrianlæg med svingende efterspørgsel

· Nettilslutningstransformere til vedvarende energi

I disse elektriske systemer hjælper OLTC Oil Immersed Power Transformer med at stabilisere spændingen, reducere tekniske tab og sikre overholdelse af netspændingsgrænser.

Ansøgningsscenarie

I transmissions- og distributionsnetværkene bruges OLTC olienedsænkede krafttransformere til at regulere spændingen og sikre kvaliteten af ​​elektrisk energi. Især i langdistance-krafttransmission eller områder med betydelige spændingsudsving i elnettet er deres spændingsreguleringsfunktion særlig vigtig. De er velegnede til industrielle produktionssteder, der kræver stabil spændingsforsyning, såsom stål-, kemi- og papirindustrien. Udstyret i disse industrier stiller høje krav til spændingsstabilitet, og OLTC olienedsænkede krafttransformere kan opfylde deres behov. I vedvarende energisystemer som sol- og vindenergi bruges OLTC Oil Immersed Power Transformer til at synkronisere den ustabile strømudgang med elnettet. Det kan hjælpe med at styre den ustabile effekt og sikre sammenkoblingen af ​​vedvarende energisystemer med traditionelle energisystemer.
