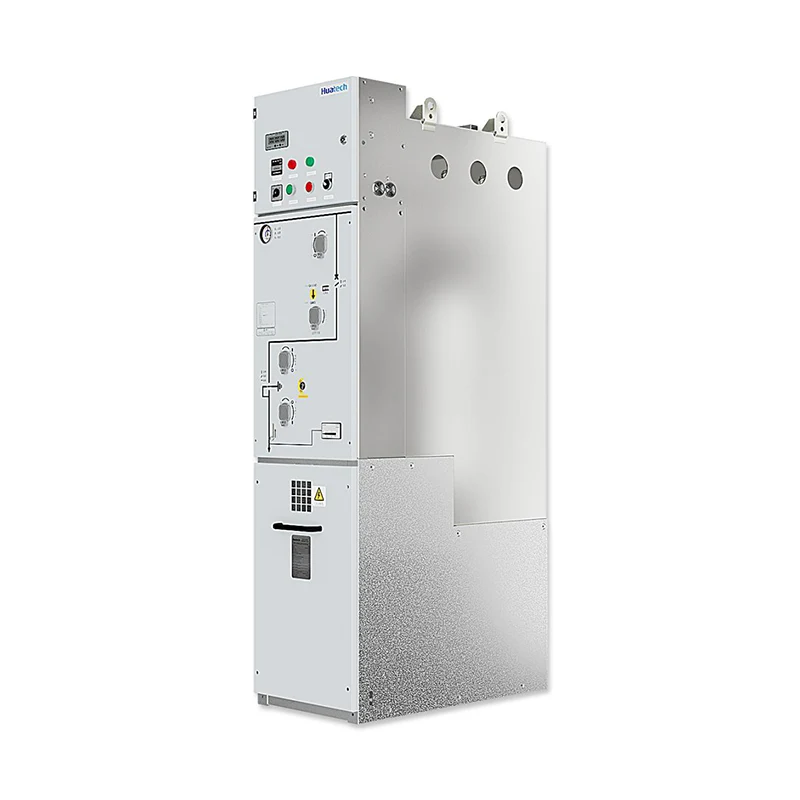

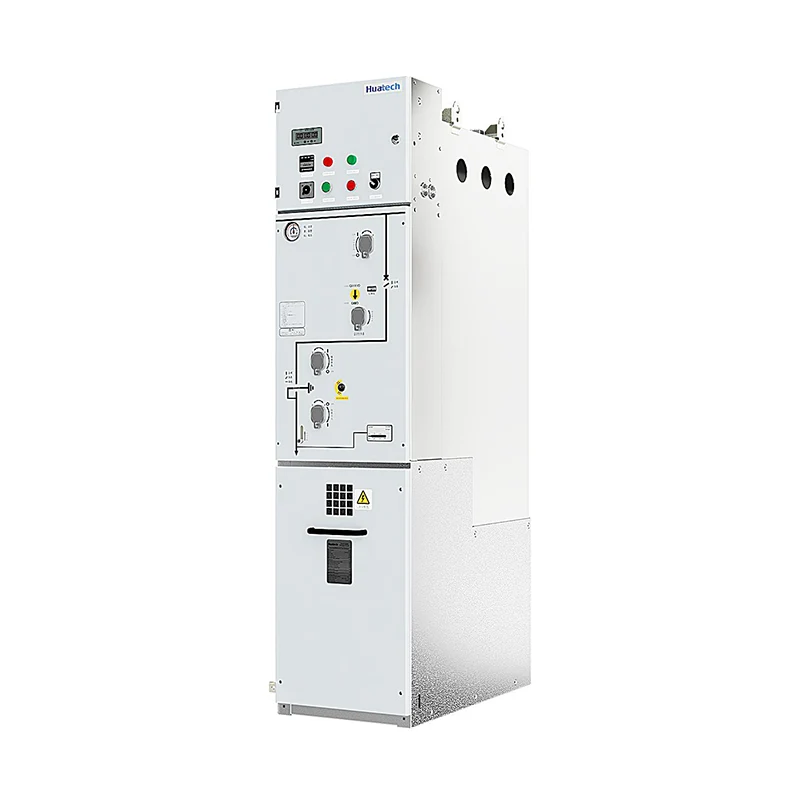

SM6 SF6 Gasisoleret Compact RMU

De fleste koblingsudstyr gør en storslået entré og falder derefter gradvist ind i en vedligeholdelsesplan fyldt med aftaler. Det er den slags udstyr, der kræver opmærksomhed i de mest uhensigtsmæssige øjeblikke. SM6 Compact RMU tager helt den modsatte tilgang. Denne beskedne enhed ankommer stille og roligt, stikker ind i dets udpegede hjørne og fortsætter derefter med at gøre absolut intet bemærkelsesværdigt i de næste tredive år. Der er ingen dramatik, ingen serviceopkald, ingen hektisk midnat-fejlfinding, ingen paniske søgninger efter reservedele, der blev forældede for ti år siden. SM6 SF6 Gas Isolated Compact RMU er blot et forseglet SF6-kammer, der passer sin egen virksomhed, mens verden udenfor oplever cyklusser af varme, fugt og støv. Forsamlingen søger ikke anerkendelse, udløser ikke alarmer og genererer ikke papirarbejde. Dette er ikke spændende udstyr, og det er netop pointen.

Parametre

En modulær arkitektur er kernen i samlingen, hvilket muliggør fleksibel konfiguration og ligetil installation uden overdreven forberedelse af stedet. Det fuldt forseglede SF6 isoleringssystem eliminerer intern eksponering for fugt og forurenende stoffer, og leverer pålidelig hånd-off drift år efter år. Integrerede mekaniske låse giver et væsentligt lag af driftssikkerhed og forhindrer fejltrin under skiftesekvenser. I mellemtiden sikrer højkvalitets interne komponenter stabil langsigtet ydeevne på tværs af mellemspændingsdistributionsnetværk. SM6 SF6 Gas Insulated Compact RMU rummer også en række funktionelle konfigurationer, herunder belastningsafbrydere, vakuumafbrydere, sikringsbeskyttelsesordninger og dedikerede måleenheder. Dette gør denne kompakte løsning tilpasselig til forskellige anvendelseskrav uden at gå på kompromis med dens kerneløfte om stille levetid.

Ansøgninger

Ring Main Unit (RMU) er meget udbredt i kompakte transformerstationer, transformerstationer, bystrømsdistributionsnetværk, solenergianlæg, vindkraftværker og industrielle eldistributionssystemer.

Produktinstallationstrin

Forberedelse før installation

Før du placerer SM6 SF6 Gas Insulated Compact RMU, skal du sikre dig, at installationen finder sted i roligt, tørt vejr uden sand eller nedbør. Den relative luftfugtighed skal forblive under firs procent. Arbejdsområdet skal være dækket af antistatisk støvbeklædning, og gulvet skal holdes rent. Efterse enheden grundigt. Kontroller, at SF6-gastrykket og fugtindholdet opfylder fabriksspecifikationerne. Kontroller alle isoleringskomponenter for revner eller skader, og bekræft, at tætningerne er intakte uden genbrugte pakninger. Fundamentet skal bestå inspektion, med centerafstand og højdeafvigelser inden for ti millimeter og den indlejrede bolts centerafvigelse ikke større end to millimeter. Betonstyrken skal være fuldt hærdet og verificeret.

Installationstrin

Løft den forseglede enhed på plads ved hjælp af passende rigning og en kran. Juster nivelleringsboltene, indtil den lodrette justering falder inden for producentens tolerance. Fastgør kabinettet i henhold til den fabriksnummererede rækkefølge, og spænd alle bolte med en kalibreret momentnøgle. Brug ikke mere end tre shims pr. punkt, med den samlede staktykkelse under ti millimeter. Tilslut de indgående og udgående kabler i henhold til det elektriske skema. For plug-in-afslutninger skal du sikre dig, at kontaktstiften sidder helt inde i bøsningen for at forhindre sporing, og bekræfte, at spændingskeglen passer tæt uden overkomprimering. Fyld gasrummet med tør SF6 til det specificerede tryk, og udfør derefter en lækagekontrol. Alle metaldele skal forbindes til en pålidelig jordforbindelse. Tætningsrillen skal være ren og fri for ridser. Påfør tætningsmidlet forsigtigt, undgå migration ind i gassiden. Den svejste tank opnår typisk en årlig lækage under nul komma fem procent. Afsluttende test inkluderer måling af isolationsmodstand, verifikation af strømfrekvensmodstandsspænding og funktionsbekræftelse af den mekaniske afbryder med tre positioner. Åbn aldrig det gasfyldte kammer, medmindre det er godkendt og vejledt af producenten. Udstyrsrummet bør have lav-niveau ventilation med luftudskiftning ikke mindre end fire gange i timen, og personale, der arbejder i lukkede områder, rådes til at medbringe SF6 og iltdetektionsmonitorer.

Værksted

Certificeringer og kvalificerede

FAQ

Spørgsmål 1: Hvilken form for garantidækning ydes?

Standardgarantien løber tolv måneder fra idriftsættelse eller atten måneder fra afsendelse, alt efter hvad der indtræffer først, udvidede betingelser tilgængelige efter anmodning

Q2: Hvor nemt er det at skaffe reservedele?

Kritiske reservedele opbevares i det regionale lager, og de mest almindelige varer sendes inden for tre til fem arbejdsdage

Spørgsmål 3: Hvilken rutinemæssig vedligeholdelse er faktisk påkrævet?

Visuel inspektion af trykmålere og kabelafslutninger årlige kontrol af betjeningsmekanismer med få års mellemrum afhængig af skiftefrekvens

Q4: Kan denne enhed udvides senere, hvis belastningen vokser?

Ja modulær arkitektur gør det muligt at tilføje yderligere paneler med minimal omarbejdelse, forudsat at der var reserveret plads i det oprindelige layout

Q5: Hvilke certificeringer bærer dette udstyr?

Enheden har ISO 9001-certificering plus typetestrapporter i overensstemmelse med relevante IEC-standarder fuld dokumentation tilgængelig efter anmodning
