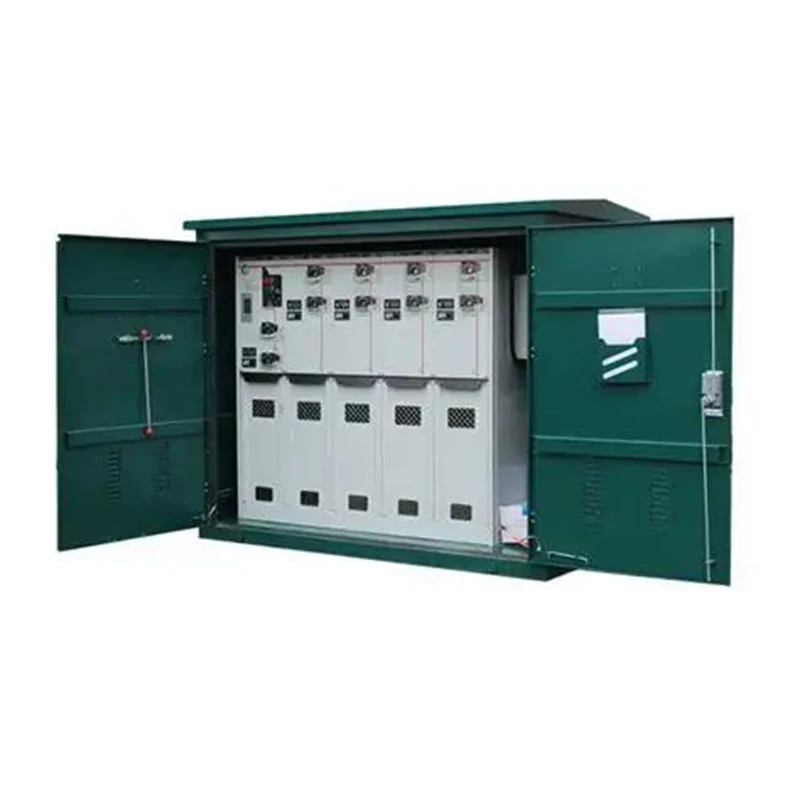

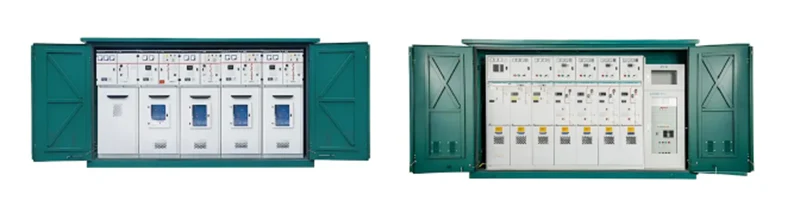

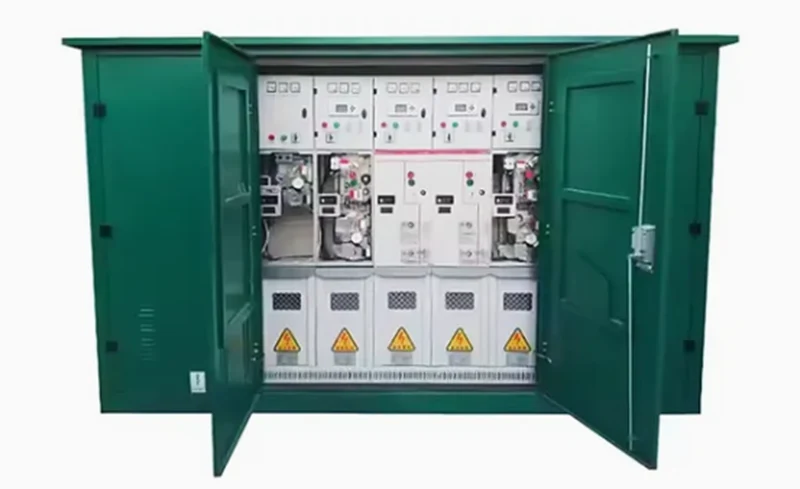

Udendørs Box-Type intelligent koblingsudstyr

Den indvendige arkitektur af denne vejrbestandige samling er organiseret i diskrete, stål-opdelte rum. Disse rum inkluderer et samleskinnekammer, en belastnings-omskifter- eller strømafbrydersektion, en kabel-afslutningszone, en betjeningsmekanisme, en låsekonstruktion, et lavspændingskontrolrum og dedikerede måleudstyr.

Hver zone er fysisk isoleret af robuste stålbarrierer, hvilket sikrer, at enhver fejltilstand forbliver indeholdt uden at falde ind i tilstødende sektioner. Samleskinnekammeret optager det øvre område af det udendørs bokstype intelligente koblingsudstyr. I dette kammer er hovedledere forbundet i et kontinuerligt vandret forløb, der spænder over hele koblingsanlægget. Dette vandrette busarrangement forenkler fremtidigt udvidelsesarbejde og tillader, at yderligere paneler integreres med minimal efterbearbejdning. Samlet set øger det opdelte layout af kabinettet både driftssikkerheden og langsigtet servicevenlighed.

Parametre

Lavspændingsaflåsningsrummet fungerer også som kontrolgrænseflade for hele samlingen. I dette afsnit arbejder en fjederladet betjeningsmekanisme sammen med mekaniske låse og klare positionsindikatorer for at guide sikre koblingssekvenser.Yderligere muligheder omfatter hjælpekontakter, shuntudløsningsspoler, nødudløsningsaktuatorer, kapacitive strømførende ledningsdisplays, nøglebaserede låse og motoriserede betjeningsdrev. Kammeret giver også rigelig plads til registrerbar regulering af instrumenter, udenfor, uden registrebar beskyttelse. Box - Type Intelligent Switchgear i sin 750 mm brede konfiguration leveres med to identiske lavspændingsbåse, hvilket tillader betydelig tilbehørsudvidelse uden at øge fodaftrykket. Dette dobbeltkammerarrangement i enheden sikrer tilstrækkelig kapacitet til selv de mest omfattende udstyrede distributionssystemer.

Tekniske specifikationer:

 - Nominel spænding: 12 kV

- Mærkestrøm: 630 A

- Brydeevne: 630 A (20 kA kortslutningsmodstand)

- Nominel frekvens: 50 Hz

- Kapslingsbeskyttelsesniveau: IP4X

Nøglefunktioner:

Pladsbesparende: 60 % mindre fodaftryk end konventionelle stationer

Plug-and-Play: Formonterede moduler reducerer installationstiden med 70 %

Smart Ready: Indbyggede kommunikationsporte til SCADA-integration

Holdbar: Rustfri stålkonstruktion (-25°C til +40°C drift)

Fleksibel: Kan konfigureres med afbrydere, PT'er, målere og USP

Vores fordel

Lavspændingsspærrerummet fungerer også som kontrolgrænseflade for hele samlingen inden for denne sektion, en fjederladet betjeningsmekanisme fungerer sammen med mekaniske låse og klare positionsindikatorer til at guide sikre koblingssekvenser yderligere muligheder inkluderer hjælpekontakter shuntudløser-spoler nødudløsningsaktuatorer kapacitive strømførende linjedisplays nøglebaserede interlocks og motoriserede betjeningsfunktioner giver også styringsfunktioner til ejendomsregistrering og styring af fast ejendom. pakker især Outdoor Box-Type Intelligent Switchgear i dets 750 mm brede konfiguration skibe med to identiske lavspændingsbåse, hvilket muliggør betydelig tilbehørsudvidelse uden fodaftryk, dette dobbeltkammerarrangement i enheden sikrer rigelig kapacitet til selv de mest omfattende udstyrede distributionssystemer

1. Vores fabrik fortsætter med at insistere på kundeorienteret og søge udvikling af teknologi og videnskab.

2. Vores produkter har høj kvalitet og vores kunders dybe kærlighed

3. Vores produkter har bestået ISO9001:2000 kvalitetssystemet certificering.

4. Vi har en stærk forsyningskæde og eftersalgsservice.

Certificeringer og kvalificerede

FAQ

Q1: What voltage levels does this equipment support?

Denne udendørs intelligente distributionsenhed er klassificeret til mellemspændingsapplikationer op til 40,5 kV med almindelige konfigurationer ved 11 kV 12 kV 24 kV og 36 kV afhængigt af regionale netstandarder

Q2: Hvor lang er den typiske leveringstid?

Standardkonfigurationer sendes inden for fire til seks uger, mens enheder, der kræver specialiserede beskyttelsesrelæer eller ikke-standard samleskinnearrangementer, kan udvides til otte til ti uger afhængigt af ordrevolumen

Q3: Hvad er udstyrets forventede levetid?

Den forseglede gasisolerede kerne er konstrueret til en designlevetid på mere end tredive år under normale driftsforhold med minimal nedbrydning af interne komponenter i denne periode

Q4: Kræver enheden et dedikeret fundament eller sokkel?

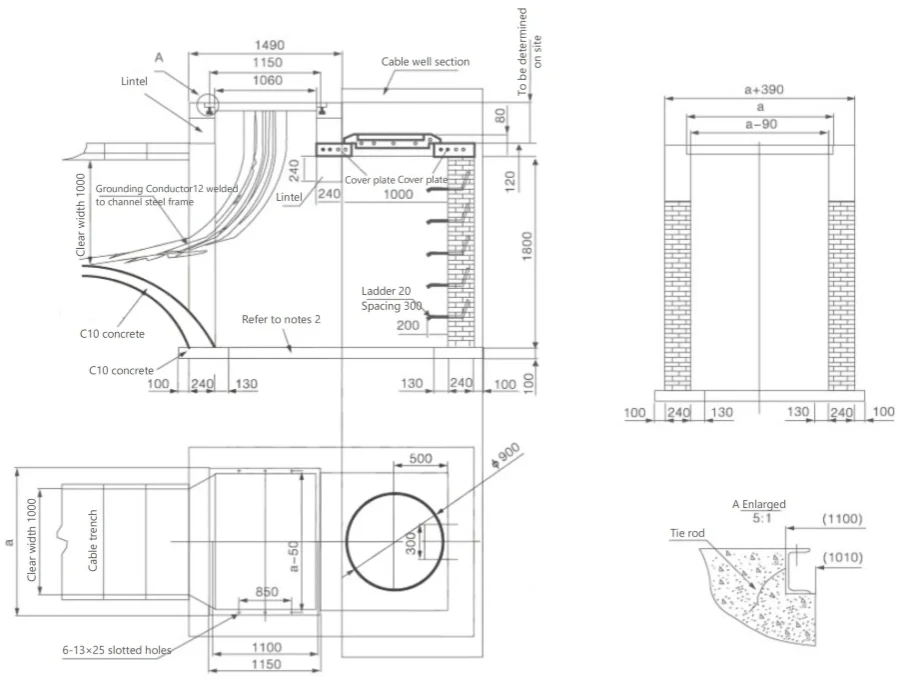

Ja, en plan betonpude eller forhøjet sokkel anbefales for at sikre korrekt kabelindføringsjustering og dræning af fodaftrykket og monteringshulmønsteret leveres med den generelle tegning

Q5: Er idriftsættelsessupport tilgængelig på stedet?

Ja JUCEG tilbyder teknisk fjernvejledning som standard med valgfri overvågning på stedet og idriftsættelsestjenester tilgængelige efter anmodning på tidspunktet for ordreafgivelsen
