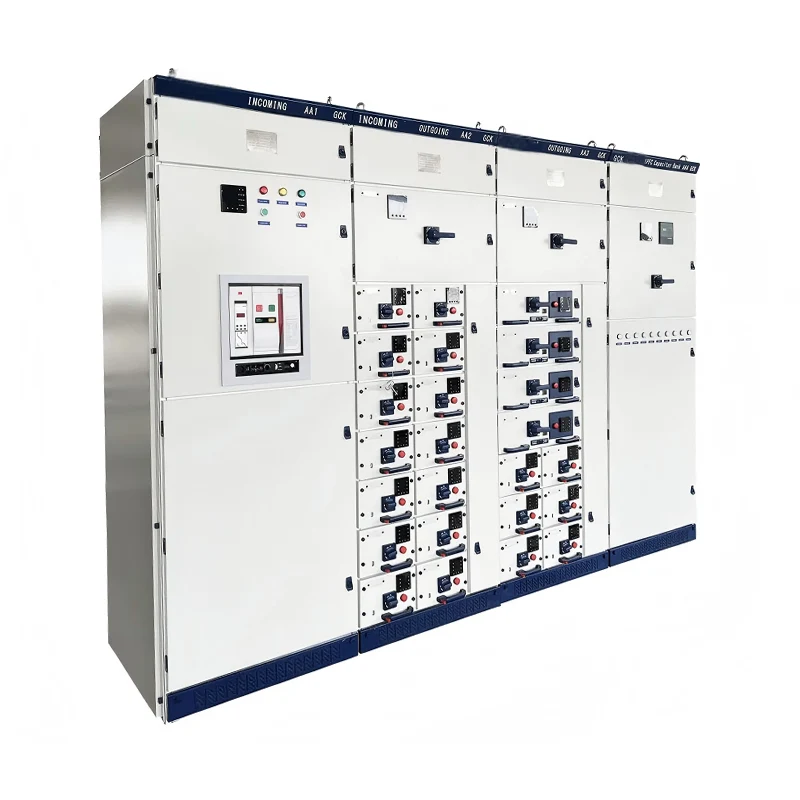

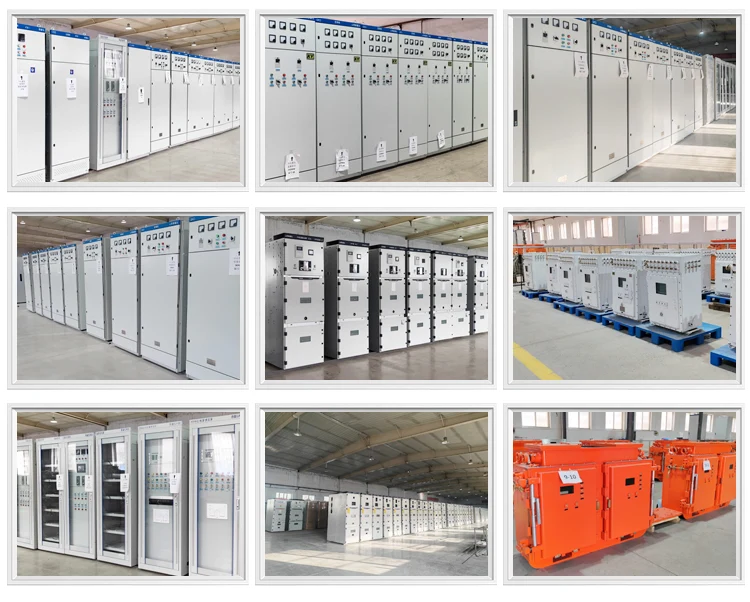

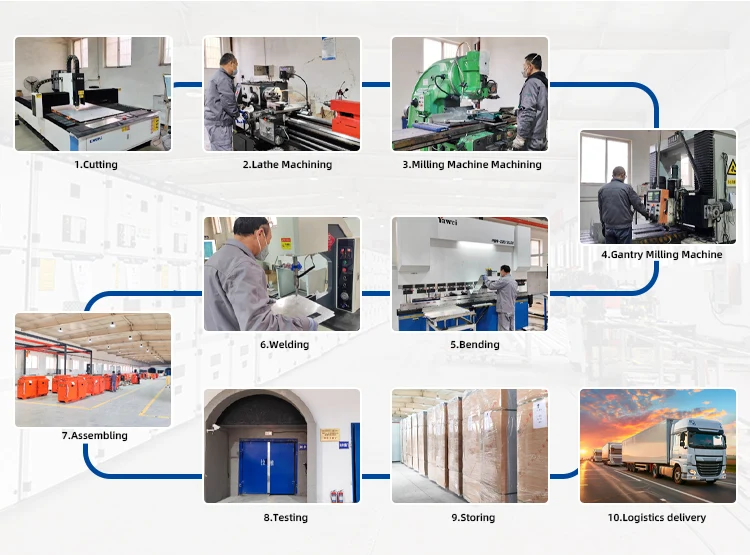

GCS lavspændingsudtrækkeligt koblingsudstyr

JUCEG er en producent og leverandør, der har specialiseret sig i at levere GCS lavspændingsudtrækkeligt koblingsudstyr. GCS lavspændingsudtrækkeligt koblingsudstyr er blevet bredt brugt af strømbrugere og er velegnet til distribution, centraliseret styring af elektriske motorer, reaktiv effektkompensation osv. i strømproduktion og strømforsyningssystemer med en trefaset vekselstrømsfrekvens på 50 (60) Hz,0V (30) Hz. 660V), og en mærkestrøm på 4000A eller derunder. GCS lavspændingsudtrækkelige koblingsudstyr er blevet meget brugt i store kraftværker, petrokemiske systemer og andre steder med høje automatiseringsniveauer og krav til computergrænseflader. Som en lavspændingsfordelingsenhed til trefaset vekselstrøm med en frekvens på 50 (60) Hz, en nominel arbejdsspænding på 380V (400V, 660V) og en mærkestrøm på 4000A eller mindre, bruges den i strømproduktions- og forsyningssystemer til distribution, centraliseret styring af motorer og spiller en vigtig rolle i kompensation for reaktiv effekt.

Tekniske specifikationer

Nominel spænding: Hovedkredsløb AC 380V (400V, 660V), hjælpekredsløb AC 220V, 380V (400V), DC 110V, 220V.

Nominel frekvens: 50 (60) Hz.

Nominel isolationsspænding: 660V (1000V).

Nominel strøm: Horisontal bus ≤ 4000A, Vertikal bus (MCC) 1000A.

Nominel korttidsmodstandsstrøm fra bus: 50kA, 80kA (1s).

Nominel spidsmodstandsstrøm for bus: 105kA, 176kA (0,1s).

Strømfrekvenstestspænding: Hovedkredsløb 2500V/1min., hjælpekredsløb 1760V/1min. (nogle materialer nævner 2000V/1min.).

Typer af koblingsudstyr: Udtagelig vs. Fast

Udtrækkeligt og fast koblingsudstyr har karakteristiske egenskaber, der tillader deres anvendelse i forskellige situationer i elektriske strømsystemer. GCS lavspændingsudtrækkeligt koblingsudstyr er lavet til applikationer, hvor variable faktorer og nem rækkevidde er meget vigtige. Disse systemer tillader den enkelte udtrækning af den specifikke komponent, hvilket ikke påvirker hele systemet, hvilket forenkler vedligeholdelses- og opgraderingsprocesserne. Denne type koblingsudstyr er velegnet i komplekse strømsystemer, da nedetider skal undgås så meget som muligt. På den anden side er fast koblingsudstyr konsekvent mere holdbart og billigt; den er dog målrettet områder, hvor vedligeholdelsen af ​​aktiver er sjælden, og efterspørgslen efter udskiftning af udstyr er lav. De giver en relativt mere begrænset løsning, hvilket er et must i visse lukkede installationer.

Da de 3 bedste søgeresultater blev gennemgået, opstod der en tendens fra søgningen, som fokuserede på nogle vigtige tekniske parametre, der adskiller disse typer koblingsudstyr:

· Tilgængelighed: Den største bekymring med hensyn til de enheder, der kan trækkes ud, er, at de er let tilgængelige, hvilket muliggør nem og hurtig vedligeholdelse, reparation og udskiftning af komponenterne, hvilket er tilfældet med systemer, der har høje krav til oppetid.

· Omkostninger: Faste koblingsanlæg foretrækkes dog, især af omkostningshensyn, da de er billigere på grund af enkel struktur og lave vedligeholdelseskrav.

· Størrelse: Den kompakte karakter af faste koblingsanlæg er også angivet som den største fordel i situationer, hvor der er tale om rumlig placering.

Hvordan fungerer et GCS-udtrækkeligt koblingsudstyr?

1.Samlet funktion og sammensætning:

GCS lavspændingsudtrækkelige koblingsudstyr er en trefaset vekselstrømsfordelingsenhed med en nominel arbejdsspænding på 380V (kan udvides til 400V og 660V) og en nominel strøm på op til 4000A (forbedret version kan nå 6300A). Dens kernefunktioner omfatter strømfordeling, centraliseret styring af elektriske motorer og reaktiv effektkompensation. Det er meget udbredt i kraftværker, petrokemiske industrier, metallurgi, tekstiler, højhuse og andre industriers eldistributionssystemer.

2. Modulært skuffedesign:

Afbryderskabet har en skuffetypestruktur. Hver skuffe er en selvstændig funktionel enhed med et højdemodul på 160 mm. GCS lavspændingsudtrækkeligt koblingsudstyr opdelt i fem størrelsesserier: 1/2 enhed, 1 enhed, 1,5 enhed, 2 enheder og 3 enheder. Skuffens højde kan justeres, mens bredden og dybden er faste, hvilket sikrer, at de samme funktionelle enheder kan udskiftes. Skuffepanelet er udstyret med positionsindikatorer såsom "åben", "luk", "test" og "træk ud", og leveres også med en mekanisk låseanordning for at forhindre utilsigtet betjening. Skuffen skubbes fremad gennem en glideslids og en glidende blokstruktur, og fjederbegrænsningslåsen øger stabiliteten og forhindrer overophedning af komponenter eller skuffeløsning.

3. Funktionsrumsisolering og samleskinnearrangement:

Skabet er opdelt i funktionelt enhedsrum, samleskinnerum og kabelrum. Hvert værelse er strengt isoleret for at forhindre spredning af fejl. Det funktionelle enhedsrum rummer skuffeenheden, skinnerummet arrangerer den vandrette skinne, og kabelrummet realiserer op-ned ind- og udgang af kabler. Den vandrette samleskinne er arrangeret i en vandret position på bagsiden af ​​kabinettet, hvilket forbedrer evnen til at modstå elektriske kræfter og gør det muligt for hovedkredsløbet at have høj kortslutningsstyrke (den dynamiske stabile strøm kan nå 76kA). Den lodrette samleskinne har en mærkestrøm på 1000A (til MCC-skabe), der opfylder kravene til strømfordeling med stor kapacitet.

4.Elektrisk forbindelse og adapterdesign:

Plug-in og adapter: De indgående og udgående linjer i skuffen bruger forskelligt antal strimmelstrukturer af plug-in komponenter i henhold til den aktuelle størrelse for at sikre pålidelig kontakt. 1/2-enhedsskuffen er forbundet til kabelrummet gennem adapteren af ​​bagpladetypen ZJ-2. Enhedsskuffen anvender stang- eller rørstrukturen af ​​ZJ-1 type adapter for at reducere temperaturstigning og forbedre pålideligheden. Kabelrummets design af GCS lavspændingsudtrækkeligt koblingsudstyr understøtter både øvre og nedre indgående og udgående linjer. Nul-sekvens strømtransformatoren er placeret i rummet for nem installation og vedligeholdelse. Rummets bredde kan vælges til 240 mm eller 440 mm for at opfylde forskellige krav til kabelmængde.
