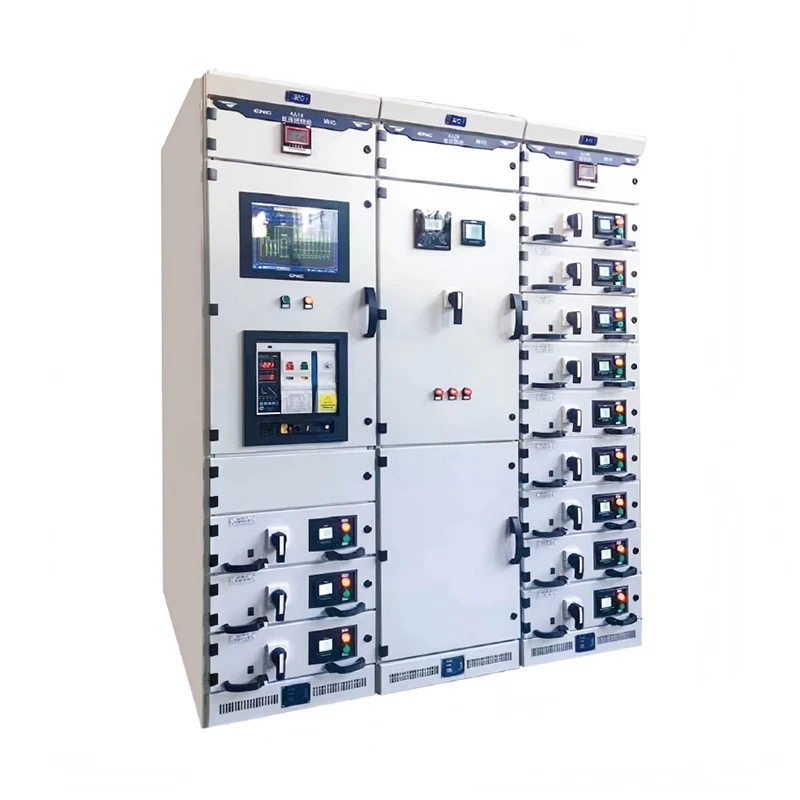

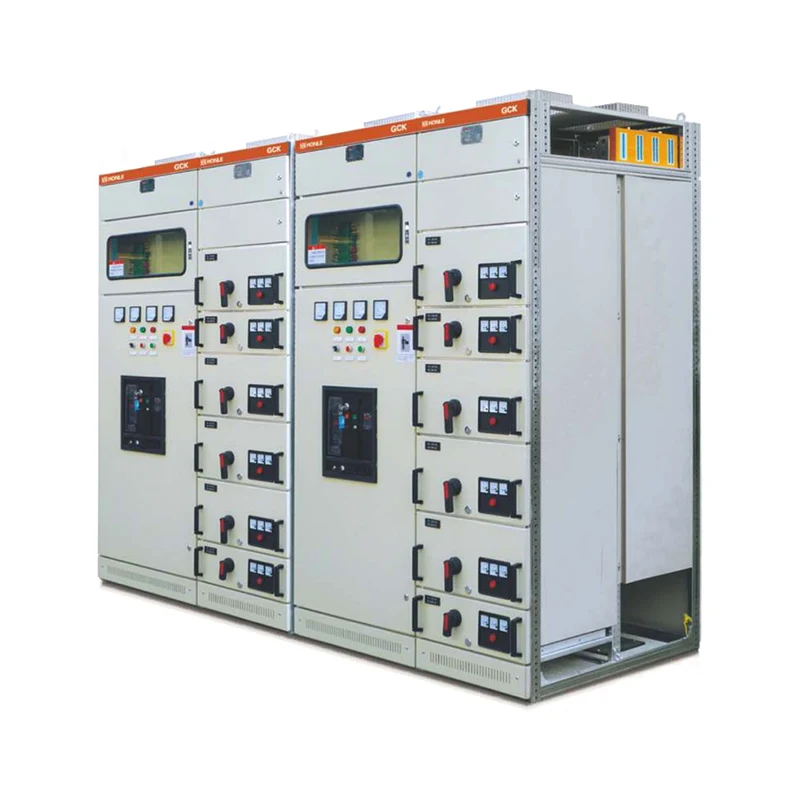

GCK lavspændingsudtrækkeligt koblingsudstyr

Du kan være sikker på at købe JUCEG GCK lavspændingsudtrækbart koblingsudstyr fra vores fabrik. Den kombinerede samlingsstruktur er vedtaget, og alle komponenterne i skabsrammen er forbundet med skruer, hvilket undgår svejsedeformation og -spænding og forbedrer nøjagtigheden og standardiseringsniveauet. Kabinettet er opdelt i tre isolerede sektioner: samleskinnekammer, funktionelt enhedskammer og kabelkammer, som effektivt kan forhindre spredning af ulykker og lette vedligehold. Beskyttelsesniveauet kan nå IP30/IP40. Skuffeenheden er udstyret med et mekanisk aflåsningssystem, der understøtter løbende vedligeholdelse. Hovedkredsløbsstikket på GCK lavspændingsudtrækbart koblingsudstyr anvender et flammehæmmende ingeniørplasthus til tætning, og ventilstrukturen lukker automatisk, når skuffen trækkes ud, hvilket sikrer driftssikkerhed. Udtagning og indsættelse af den funktionelle enhed (skuffe) er håndtagsoperationer, som er praktiske og pålidelige at betjene. Skuffeenheden og lågen er mekanisk låst af hovedafbryderens betjeningsmekanisme. Når hovedafbryderen er i lukket position, kan døren ikke åbnes, hvilket letter sikker vedligeholdelse af elektrisk udstyr. Komponenterne har stærk alsidighed, god anvendelighed og højt standardiseringsniveau. Højden på skuffeenheden er modulopbygget, hvilket gør det nemt at kombinere og udvide efter behov.

Tekniske specifikationer

Nominel spænding: AC 380V, 660V

Mærkestrøm: Vandret samleskinne op til 4000A, lodret samleskinne op til 1600A

Nominel korttidsmodstandsstrøm: RMS-værdi 50kA, 80kA, spidsværdi 105kA, 176kA

Beskyttelsesklasse: IP30, IP40

Den omgivende lufttemperatur omkring GCK lavspændingsudtrækbart koblingsudstyr overstiger ikke +40 ℃, er ikke lavere end -5 ℃ (nogle produkter kan være så lave som -25 ℃), og den gennemsnitlige temperatur inden for 24 timer overstiger ikke +35 ℃. Relativ luftfugtighed overstiger ikke 50% ved den højeste temperatur på +40℃, og kan have en højere relativ luftfugtighed ved lavere temperaturer.

Højden overstiger ikke 2000m (nogle produkter kræver ikke mere end 1000m). Forureningsgrad 3.

Instruktionsmanual

1. Installation:

Inden installation er det nødvendigt at kontrollere, om GCK Lavspændingsudtrækskoblingsudstyr er intakt, og om det har været fugtigt. Kontroller også, om der mangler dele eller skader under transporten i henhold til pakkelisten.

Afbryderskabet skal installeres på et rent, tørt og godt ventileret sted. Undgå at installere det på steder med ætsende gasser, dampe eller eksplosivt støv.

Under installationen skal du følge produktets installations- og betjeningsvejledning for at sikre den korrekte installationssekvens, og at installationskvaliteten lever op til standarderne.

Når du samler koblingsskabet i sektioner, skal du bruge bolte til at stramme ved samlingshullerne for at sikre en fast og pålidelig forbindelse mellem skabene.

2. Betjening:

Inden drift skal du kontrollere, om det elektriske udstyr og ledninger inde i koblingsskabet overholder tegningskravene, om klemmerne er mærket med tal, og om ledningerne er pæne og faste.

Under drift skal du nøje følge betjeningsprocedurerne for at undgå utilsigtet betjening, der kan forårsage skade på udstyr eller personskade.

Udtræk og indsættelse af skuffeenheden bør udføres, når hovedafbryderen er i åben position for at sikre sikker drift.

Der er en mekanisk spærreanordning mellem betjeningsmekanismen og døren. Kun når hovedafbryderen er i åben position, kan døren åbnes, hvilket letter vedligeholdelse og udskiftning af elektrisk udstyr.

3. Vedligeholdelse:

Rengør og inspicér regelmæssigt GCK lavspændingsudtrækbart koblingsudstyr for at sikre, at udstyrets overflade er ren og fri for støv, og at det elektriske udstyrs kontakter er i god stand.

Kontroller regelmæssigt pålideligheden af ​​den mekaniske interlock og elektriske interlock for at sikre sikkerheden ved udstyrets drift.

Kontroller og test regelmæssigt, om alle målere og relæer fungerer korrekt for at sikre udstyrets normale beskyttelsesfunktion.

Inspicer og test jævnligt jordingsenheden i afbryderskabet for at sikre, at jordingsenheden er fast og pålidelig.
