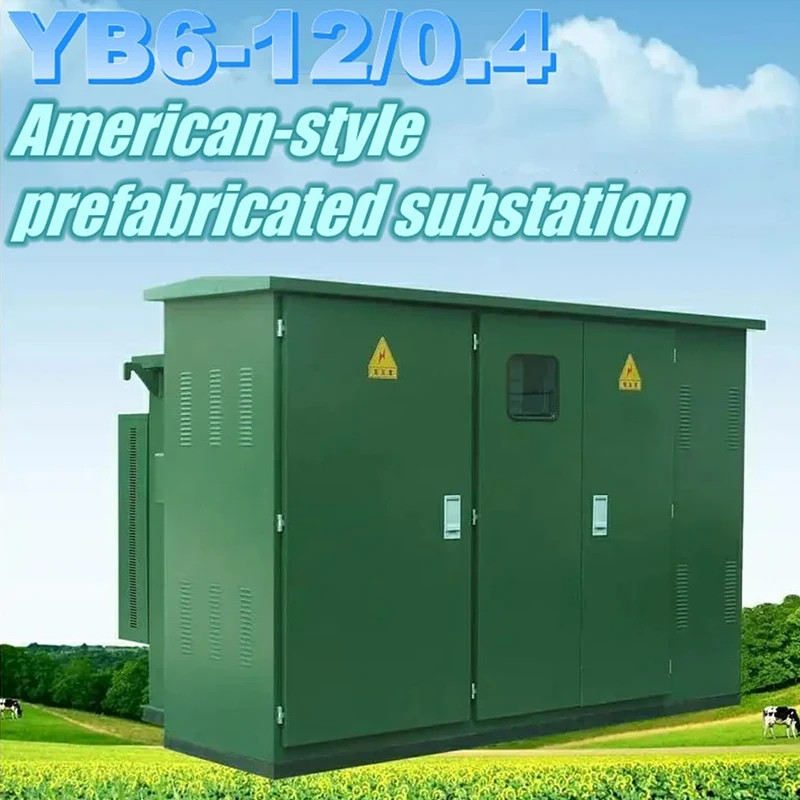

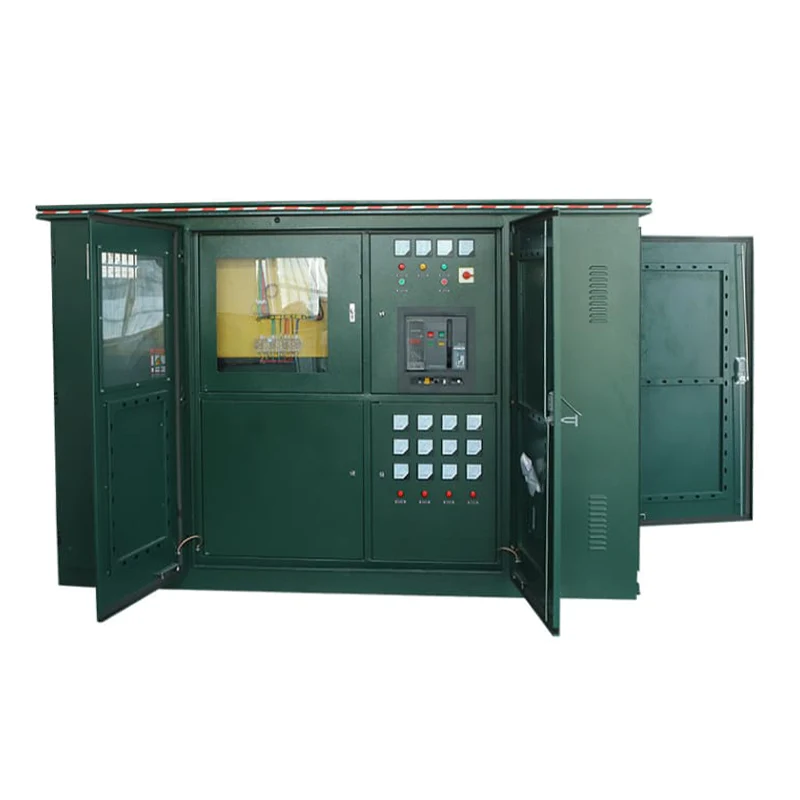

YB6 33kV amerikansk præfabrikeret boks understation

Som en professionel højkvalitets JUCEG YB6 33kV American Prefabricated Box Substation producent, vil vi tilbyde dig den bedste eftersalgsservice. Med et ekstremt lille fodaftryk er det yderst velegnet til urbane applikationer; det fuldt isolerede og forseglede design eliminerer udsatte strømførende komponenter; den dobbelte sikringsbeskyttelse og ring/terminal fleksibilitet øger kontinuiteten i strømforsyningen; sammenlignet med traditionelle transformerstationer er installations- og vedligeholdelsesomkostningerne lavere; formonteret og testet på fabrikken, kan den bruges direkte til idriftsættelse på stedet; YB6 33kV American Prefabricated Box Substation tilbyder fordele såsom intelligent overvågning, SCADA-integration og en række muligheder for skalmateriale.

Præstationskarakteristika

1. Fuldt isoleret, fuldt forseglet, uden behov for hyppig vedligeholdelse, hvilket sikrer pålidelig beskyttelse af personlig sikkerhed;

2. Kompakt struktur med et volumen på kun 1/3 - 1/5 af en tilsvarende europæisk transformers volumen og en lav højde;

3. YB6 33kV American Prefabricated Box Substation kan vedtage en boks-type struktur for at undgå forurening af transformatorolien i tanken;

4. Højspændingssiden anvender dobbeltsikring i fuld rækkevidde, hvilket reducerer omkostningerne betydeligt: ​​den kan bruges i et ringnetværk eller som en terminal, og kabelhovedet kan hurtigt frakobles ved en belastningsstrøm på 200A;

5. Bokskroppen bruger en dobbeltlags kompositplade af honeycomb-typen med funktioner som varmeisolering og varmeafledning;

6. En elektronisk fasetabsbeskyttelse er tilføjet til lavspændingssiden. Når der opstår unormal spænding i systemet, kan det hurtigt afbryde den indgående hovedafbryder;

7. Højspændingssiden anvender olienedsænkede belastningsafbrydere eller SF6 belastningsafbrydere, som kan opgraderes elektrisk til at lægge fundamentet for distributionsnetautomatisering;

8. Brug olie-nedsænket S9 eller flere overlegne S11 serie transformere;

Arbejdsmiljøforhold

Transport:

De fabriksudstedte transformerstationer skal fyldes med 25# (eller 45#) transformerolie som angivet af oliestandsmåleren i olietanken. Under transport og håndtering må transformerstationen ikke vendes eller vendes, og dele må ikke rammes, og den må heller ikke udsættes for kraftige vibrationer.

Når YB6 33kV American Prefabricated Box Substation løftes og flyttes på stedet, skal der udvises særlig opmærksomhed. Løftekrogen skal fastgøres til løftekrogen på olietanken, og løftningen skal udføres langsomt for at undgå at beskadige transformerstationens overflademaling med stålwiren og endda få hele transformatorstationens tyngdepunkt til at flytte sig, vippe eller falde.

Installation:

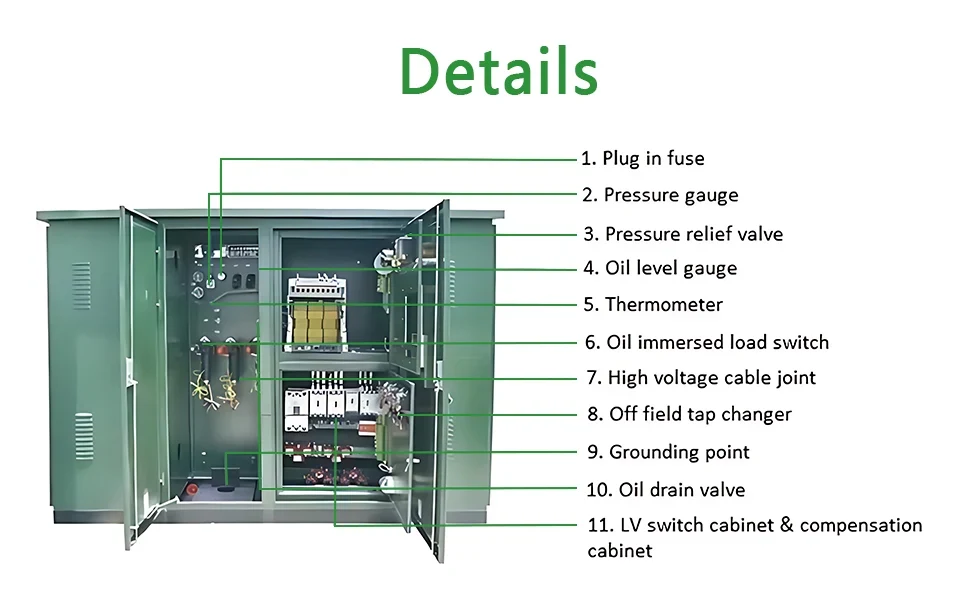

Når transformerstationen installeres på stedet, skal man være opmærksom på beskyttelsen af ​​skabets overflademaling. Det er ikke tilladt, at trykmålere, oliestandsmålere, termometre, håndtag på indstikssikringer og isoleringsgennemføringselementer støder sammen, har revner osv., og skruerne må ikke sidde løse.

Fjern alt støv og snavs fra ydersiden af ​​transformerstationen, indersiden af ​​skabslågen og overfladen af ​​isoleringsbøsningen.

Kontroller, om understationens navneskiltdata og produktcertifikat stemmer overens med bestillingssedlen, og kontroller, om dokumenter og reservedele mangler ifølge pakkelisten.

De civile konstruktionstegninger af transformerstationens kabler og ind-/udgående ledninger er vist på figuren.

Opretholdelse:

De fabriksudstedte produkter har gennemgået streng montering og justering, og skal ikke skilles ad under installationen for at undgå at påvirke ydeevnen. Vedligeholdelse er begrænset til følgende situationer:

Udfør en prøveanalyse af transformatorolien en gang om året;

Hvis oliestanden falder, skal den omgående efterfyldes. Oliekvaliteten skal være den samme som i tanken;

Efter at sikringen er sprunget, skal årsagen identificeres, og når du udskifter sikringskernen, skal du være opmærksom på dens specifikation, og modellen skal være den samme som den originale specifikation og model.
