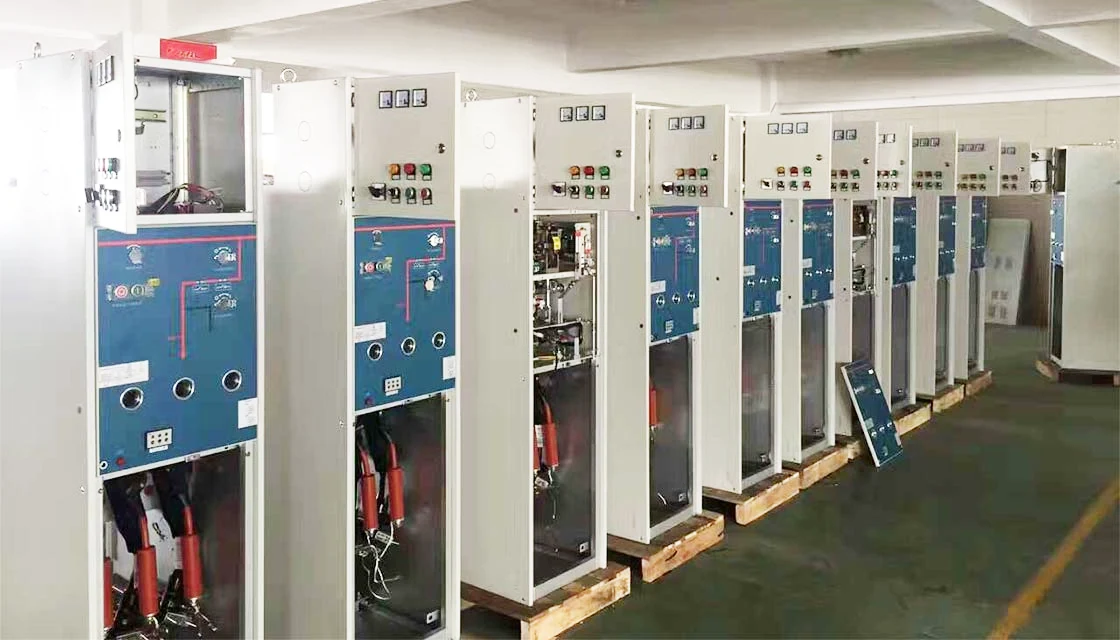

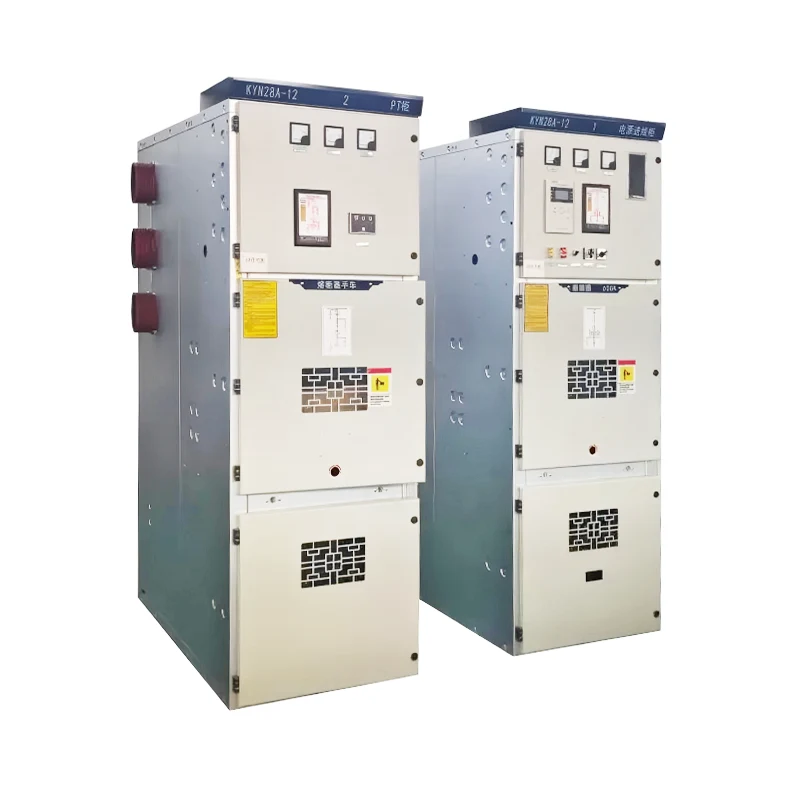

KYN28 24kV pansret aftageligt koblingsudstyr

Kina KYN28 24kV Armored Removable Switchgear-producenter – OEM/ODM-leverandører af høj kvalitet med konkurrencedygtige priser! Funktioner såsom belastningsafbrydere, afbrydere og afbrydere kan konfigureres i henhold til kravene. Nem udvidelse understøttes, og fremtidig kapacitetsudvidelse og renovering er også mulig. KYN28 24kV Armored Removable Switchgear bruger solide isoleringsskinner, hvilket eliminerer risikoen for interfase kortslutninger og forbedrer systemsikkerheden. Den kan integrere intelligente overvågningsmoduler for at opnå fjernstyring, dataindsamling og fejldiagnose. Metal Solid Isolated Switchgear understøtter kommunikation med det overlegne afsendelsescenter for at opnå distributionsautomatisering.

Det 12 kV metal solidt isolerede koblingsudstyr kombinerer fordelene ved indendørs og solid isolering:

Alle højspændingsspændingsførende komponenter er dækket af et solidt isolerende lag, som ikke påvirkes af faktorer som støv, fugt, kondensvand og smådyr. Dens pålidelighed er ekstrem høj. Dielektricitetskonstanten for faste isoleringsmaterialer er meget højere end for luft, så isolationsafstanden mellem strømførende komponenter kan forkortes betydeligt under samme spændingsniveau. Derfor er dette udstyr meget kompakt og kan spare plads, hvilket er afgørende for indendørs fordelingsrum med begrænset plads. 12kV Metal Solid Isolated Switchgear eliminerer fuldstændigt svovlhexafluoridgas, eliminerer risikoen for drivhuseffekt og er et ideelt valg af udstyr til grønne elnet. På grund af højspændingskomponenternes fuldstændige isolering vil operatøren, selvom skabslågen åbnes, ikke direkte kontakte de strømførende dele, hvilket sikrer en ekstrem høj personlig sikkerhed. De interne kontakter og andre komponenter er lavet af epoxyharpiks og kræver ingen smurte bevægelige dele, hvilket opnår livslang vedligeholdelsesfri, hvilket reducerer drifts- og vedligeholdelsesomkostninger og arbejdsbyrde. Den kompakte størrelse, lette vægt af 12kV metal solidt isoleret koblingsudstyr, letter transport, installation og indendørs layout. Det modulære design gør det også praktisk til fremtidig udvidelse.

Hvor kan dette koblingsudstyr bruges?

12kV metal solidt isolerede koblingsanlæg er meget udbredt i strømfordelingsområder, der kræver sikkerhed, pålidelighed og pladsbesparelse:

· Kommercielle bygninger: Underjordiske strømfordelingsrum i kontorbygninger, indkøbscentre og hoteller.

· Boligområder: Centrale eldistributionscentre inden for boligsamfundene.

· Industrivirksomheder: Værkstedsstationer inden for fabrikker.

· Offentlige faciliteter: Strømdistributionssystemer til metrostationer, lufthavnsterminaler, hospitaler, skoler mv.

· Datacentre: I situationer, hvor høj pålidelighed af strømforsyning og høj pladsudnyttelsesgrad er påkrævet.

· Nyt energifelt: Indendørs step-up-stationer til solcelle-/vindenergiprojekter.

Standardspecifikation af solidt metalisoleret koblingsudstyr

1. Mærkespænding: 12 kV

2. Mærkestrøm: 630A / 1250A

3. Nominel frekvens: 50/60Hz

4. Omgivelsestemperatur: Indendørs -25 ℃ til 40 ℃; Udendørs: -35 ℃ til 40 ℃

5. Højde: Standarden gælder for områder op til 1000 meter. For højder over 1000 meter skal kapacitetsreduktion gennemføres i overensstemmelse med standarden.

6. Relativ luftfugtighed: Dagligt gennemsnit ≤ 95 % Månedligt gennemsnit ≤ 90 %

7. Beskyttelsesklasse: IP4X (IP67)

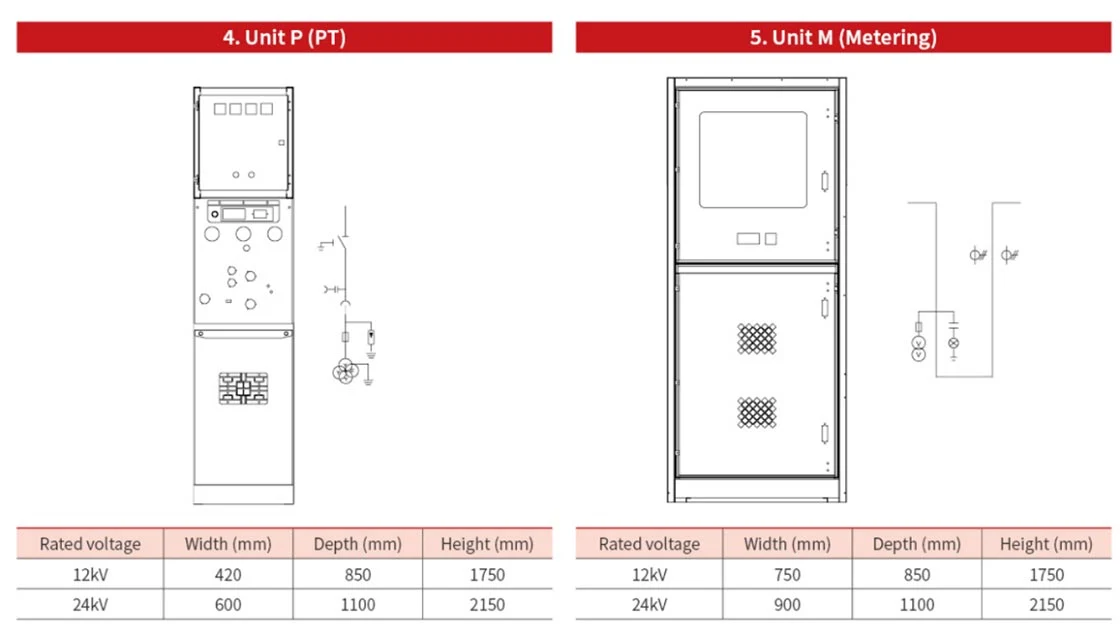

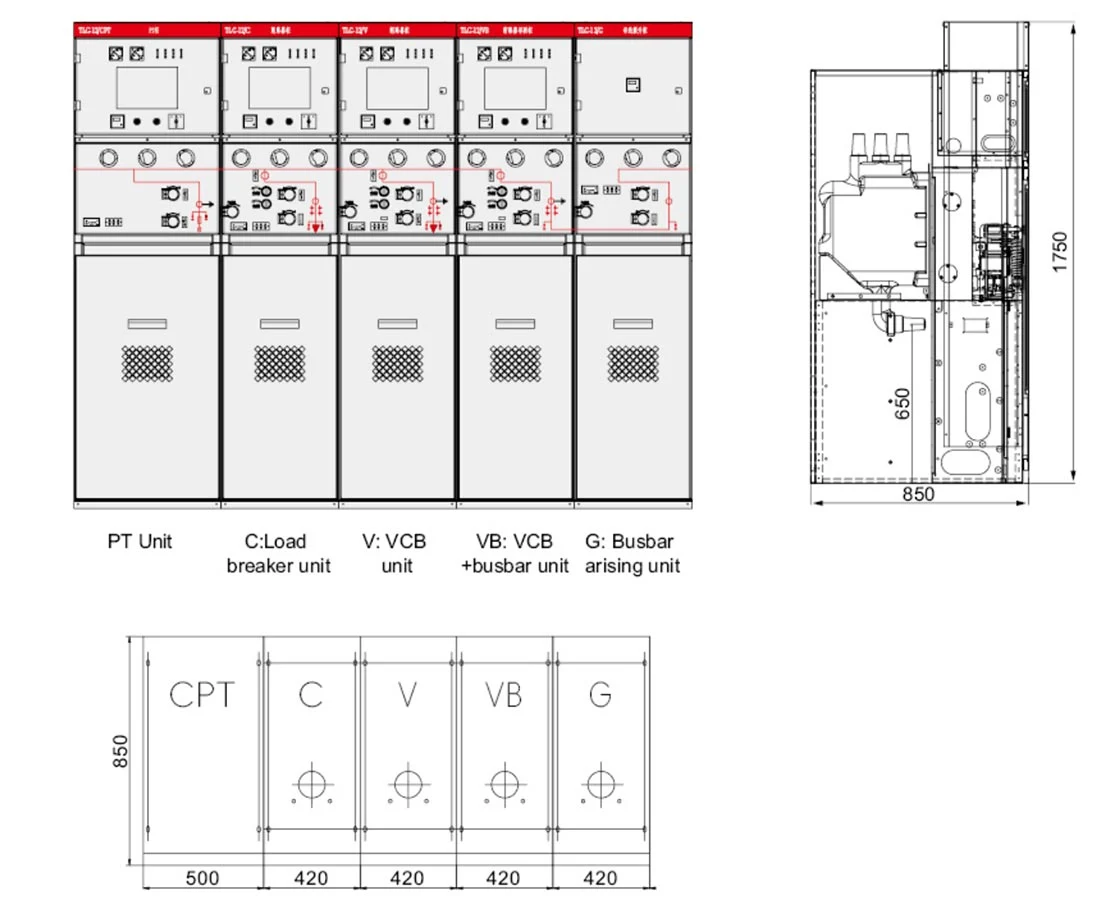

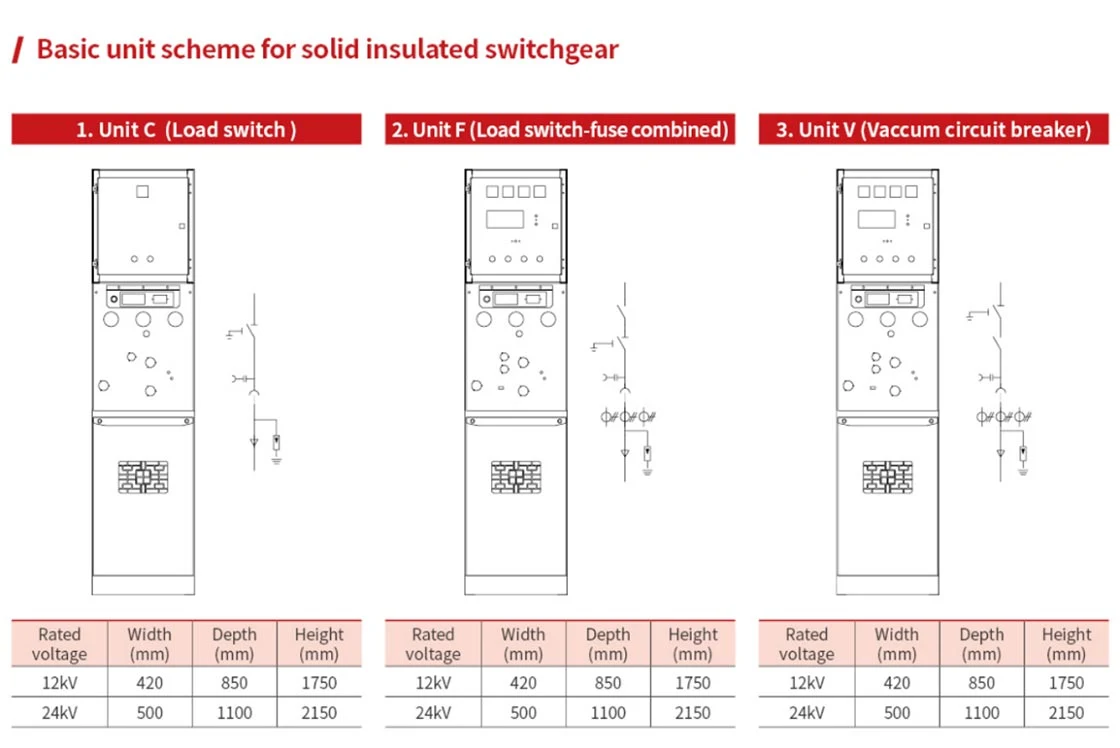

Tegning og mål
