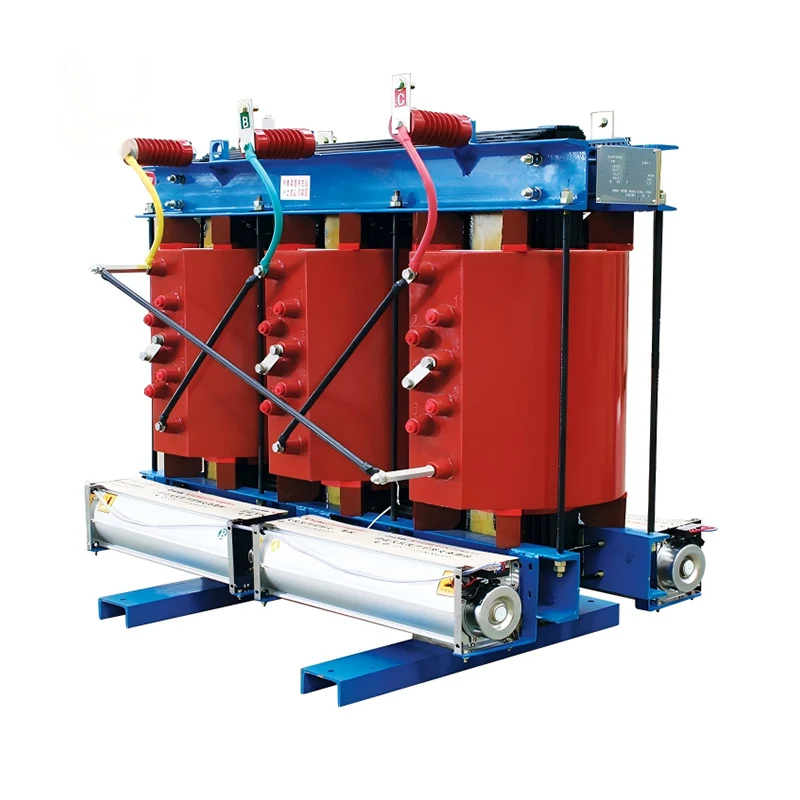

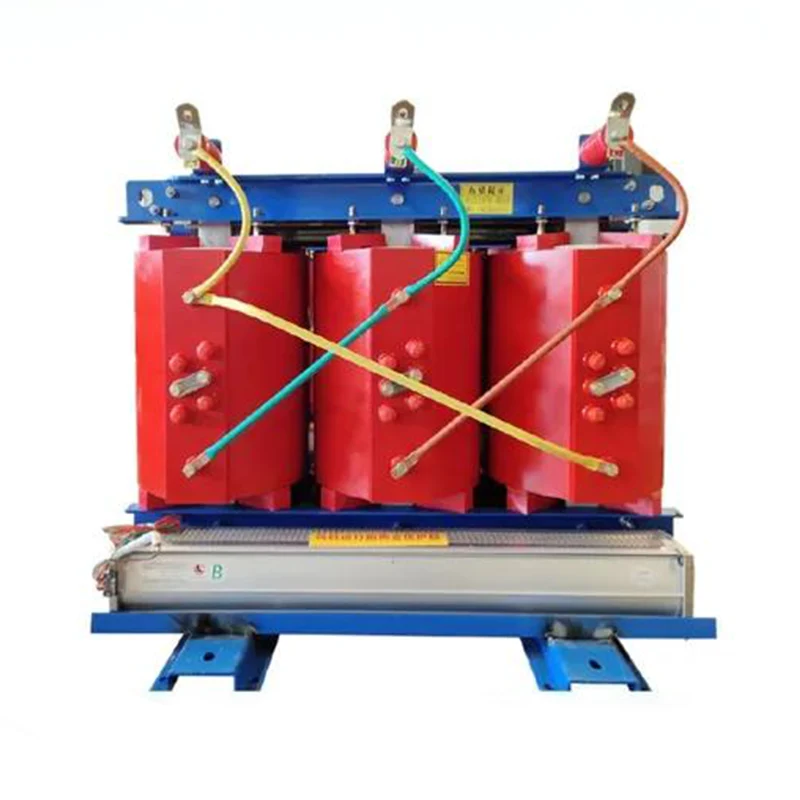

Kernetype Tørtype Power Transformer

Som den professionelle producent vil vi gerne give dig JUCEG Core Type Dry Type Power Transformer. Og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering. Jernkernestrukturen af ​​hjertetypen er vedtaget, hvor jernkernesøjlen og åget danner et lukket magnetisk kredsløb, og viklingen er ærmet omkring jernkernesøjlen. Jernkernen er normalt fremstillet ved at stable høj magnetisk ledningsevne højkvalitets kornorienterede koldvalsede siliciumstålplader for at reducere ubelastet tab og tomgangsstrøm. Overfladen af ​​jernkernen er belagt med speciel harpiks for at forhindre fugt og rust og for at reducere driftsstøj. Viklingen er behandlet med epoxyharpiksstøbning eller imprægneringsisolering for at danne en højstyrke glasfiberstruktur, som har fremragende elektrisk ydeevne og mekanisk styrke. Isolerende rør er placeret mellem høj- og lavspændingsviklingerne for at øge den elektriske isolering, og afstandsblokke og støtteplader bruges til at begrænse spolerne for at sikre stabiliteten og pålideligheden af ​​viklingerne. Kernetype Dry Type Power Transformer er hovedsageligt afhængig af luftkonvektion eller tvungen luftkøling til varmeafledning. Ved brug af naturlig luftkøling (AN) kan transformeren fungere kontinuerligt med den nominelle kapacitet i lang tid. Ved brug af tvungen luftkøling (AF) forbedres varmeafledningseffektiviteten ved at øge antallet af ventilatorer, og transformatorens udgangskapacitet kan øges med 50%, velegnet til intermitterende overbelastningsdrift eller nødulykkesoverbelastningsdrift.

Typer af tør type transformatorer:

1.Cast Resin Dry Type Transformer (CRT):

Bruger epoxyharpiks til at indkapsle viklinger og beskytter dem mod fugt, støv, korrosion og andre miljøfaktorer.

Velegnet til områder med høj luftfugtighed, indendørs installationer og brandrisikoområder på grund af dets ikke-hygroskopiske, ikke-brændbare og vedligeholdelsesfrie natur.

Tilgængelig i klassificeringer fra 25 kVA til 12.500 kVA, med en isoleringsklasse på F (90°C temperaturstigning).

2. Vakuumtrykimprægneret transformer (VPI):

Imprægnerer viklinger med klasse H polyesterharpiks under vakuum og tryk, hvilket eliminerer luftspalter eller hulrum i isoleringen.

Forbedrer mekanisk styrke, dielektrisk styrke og termisk stabilitet.

Velegnet til udendørs installationer, seismiske hændelser og temperaturudsving på grund af dens robuste konstruktion, fugtbestandige indkapsling og lave termiske udvidelseskoefficient.

Tekniske data

Fordele

Fremragende elektrisk isoleringsevne: Efter at være blevet imprægneret, kan Core Type Dry Type Power Transformer fuldt ud trænge ind i epoxyharpiksen ind i det viklede indre, udfylde hullerne mellem isoleringsmaterialerne og forbedre den samlede isoleringsydelse. Det imprægnerede viklingsisoleringslag er ensartet og tæt, hvilket reducerer risikoen for lokal udledning og forbedrer transformatorens pålidelighed.

Forbedret mekanisk styrke: Efter imprægnering størkner epoxyharpiksen tæt med viklingen og danner en integreret struktur, som forbedrer viklingens mekaniske styrke og vibrationsbestandighed. Imprægneringsprocessen kan fiksere placeringen af ​​isoleringsmaterialerne og forhindre dem i at løsne sig eller forskydes på grund af vibrationer eller temperaturændringer.

Fugt- og skimmelbestandighed: Imprægneringsprocessen danner en tæt beskyttende film på viklingsoverfladen, der effektivt forhindrer fugt i at trænge ind og forhindrer, at isoleringsmaterialerne bliver fugtige og mugne. Gennem fugt- og skimmelmodstandsbehandling forlænges levetiden af ​​transformatorens isoleringsmaterialer, og fejl forårsaget af isoleringsældning reduceres.

Forbedring af varmeafledningsydelsen: Imprægneringsbehandlingen af ​​Core Type Dry Type Power Transformer kan udfylde hullerne mellem isoleringsmaterialerne, reducere luftlaget og forbedre varmeledningseffektiviteten, hvilket hjælper viklingen med at sprede varme. Kombineret med et fornuftigt ventilationsdesign kan den imprægnerede tørtype transformer også opnå en god varmeafledningsevne.

Omkostningseffektivitet: Sammenlignet med støbetype kan imprægneringsbehandlingen bruge mindre epoxyharpiksmateriale i nogle tilfælde, hvilket reducerer materialeomkostningerne. Imprægneringsbehandlingen er velegnet til viklinger af forskellige former og størrelser, har høj procesfleksibilitet og kan opfylde forskellige behov.
